项目概况

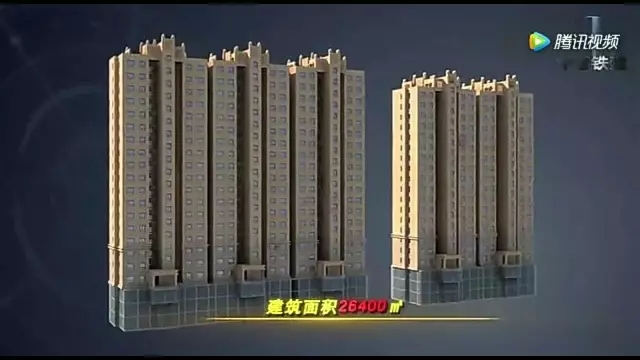

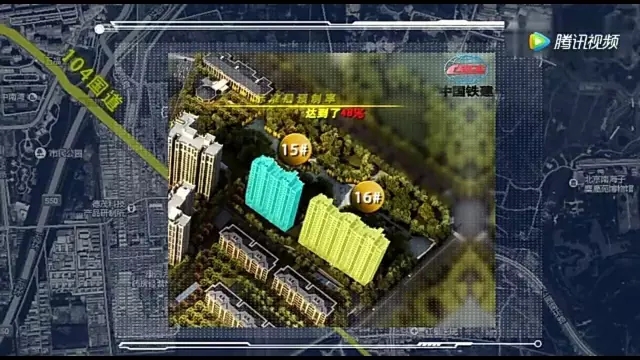

花语金郡工程位于北京市大兴区旧宫镇德茂庄104国道旁，由中铁建设集团有限公司施工总承包。其中，15#、16#楼为装配式结构，标准层预制率达到了48%，地上整体预制率达到了38%。15#楼地下3层，地上17层。16#楼地下3层，地上18层，建筑面积26400㎡。
预制构件

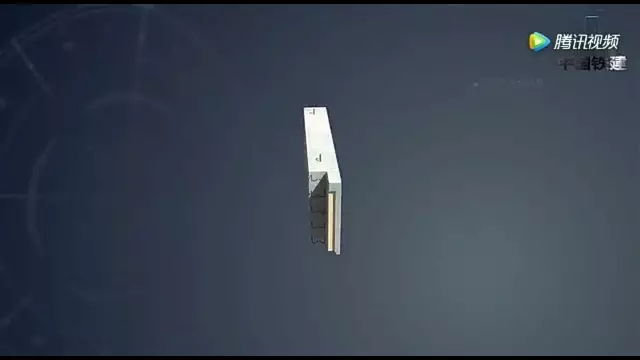

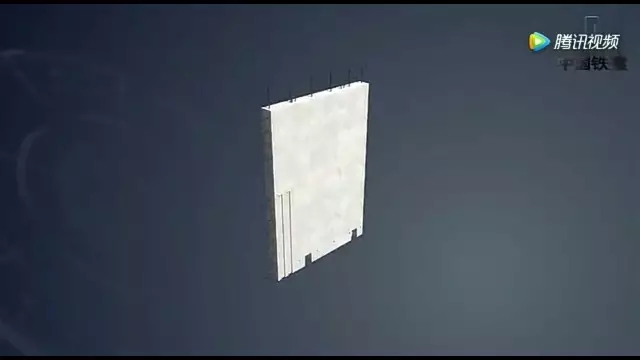

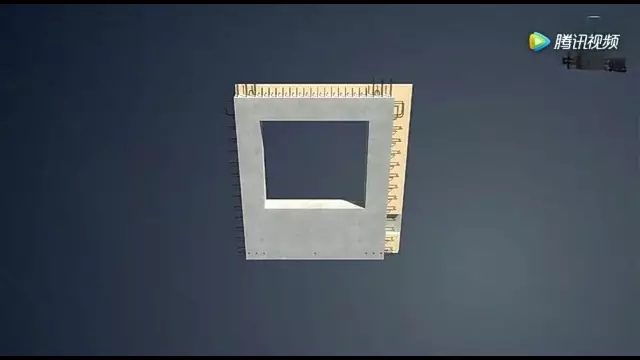

预制外墙

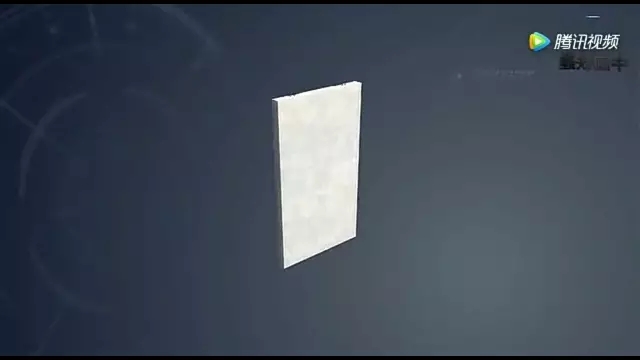

预制内墙

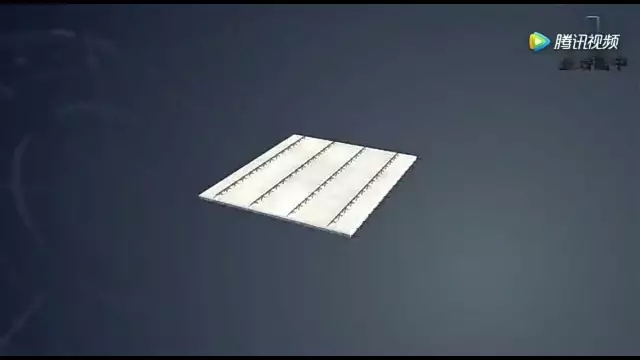

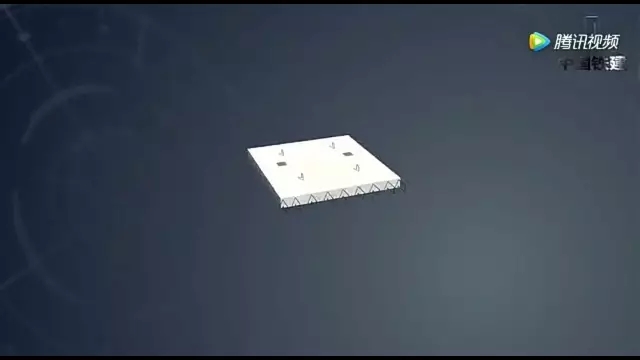

叠合板
制楼梯

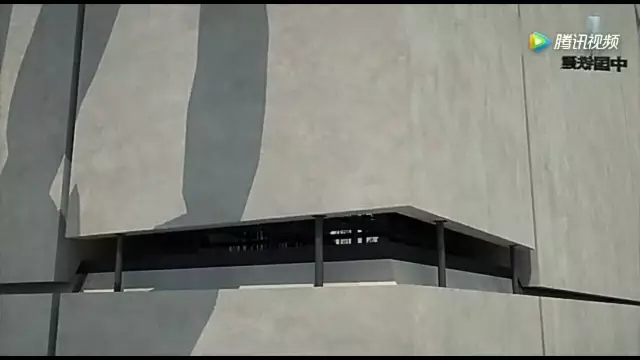

预制空调板
预制防火隔墙
PCF板
预制女儿墙
关键施工工艺
器械准备：塔吊安装采用型号为H3/36B、QTZ7520的重型塔吊。
机具准备：

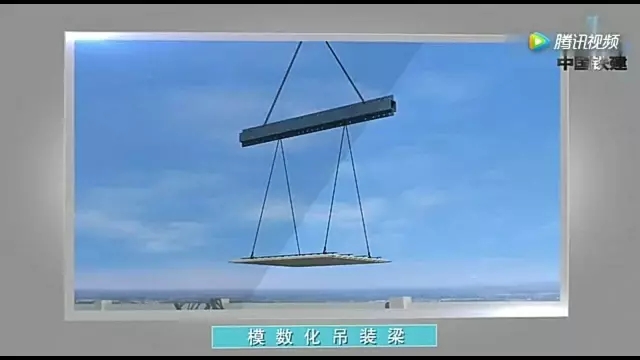

模数化吊装梁

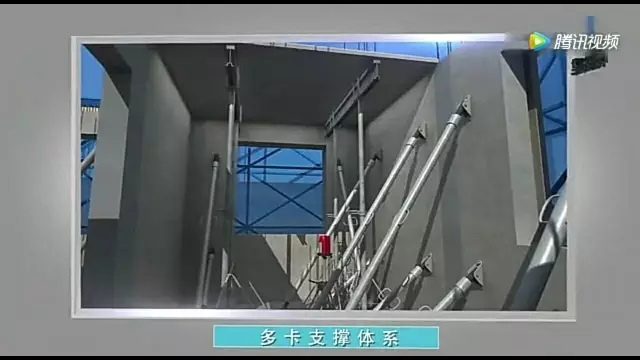

卡支撑体系

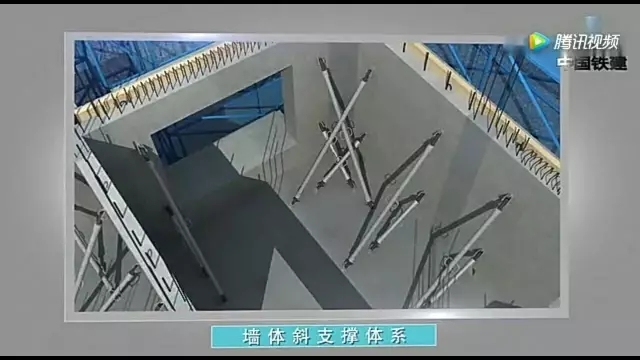

墙体斜支撑体系

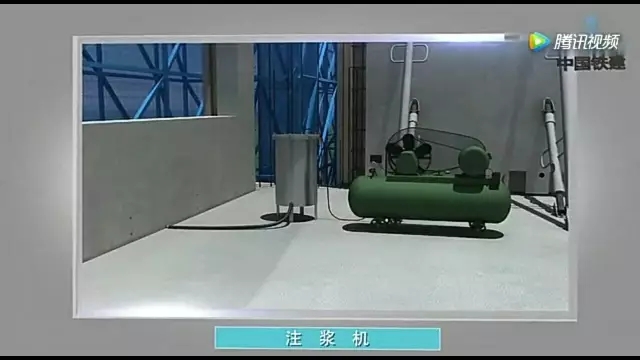

注浆机

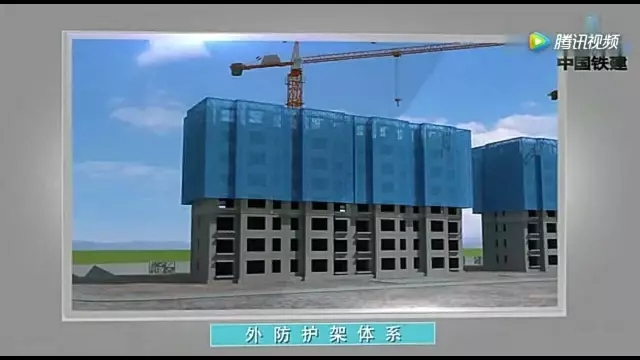

外防护架体系

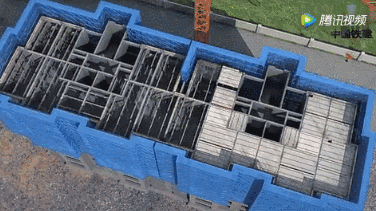

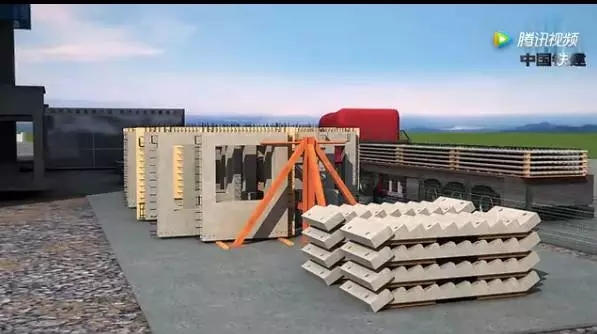

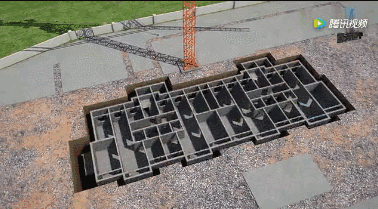

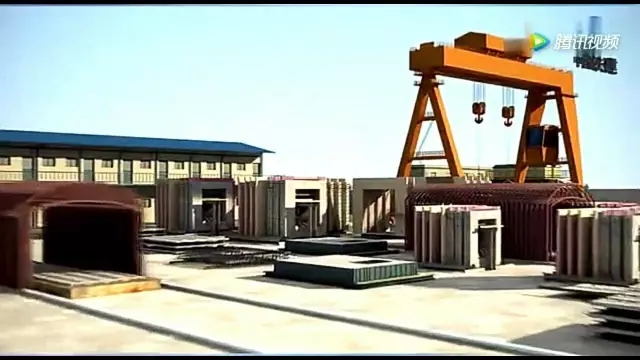

场地准备：构件堆放支架，场地硬化及维护，预制构件外加工运输进厂。地下三层至地上三层结构完成。
预制墙板安装
测量放线，用钢筋定位，钢板复合，连接钢筋，校正千位钢筋，垫片找平，粘贴橡塑黏条。

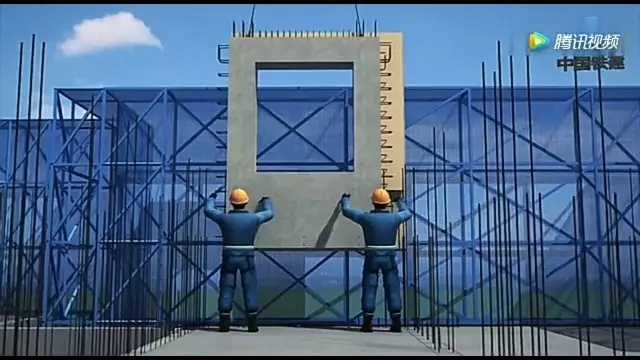

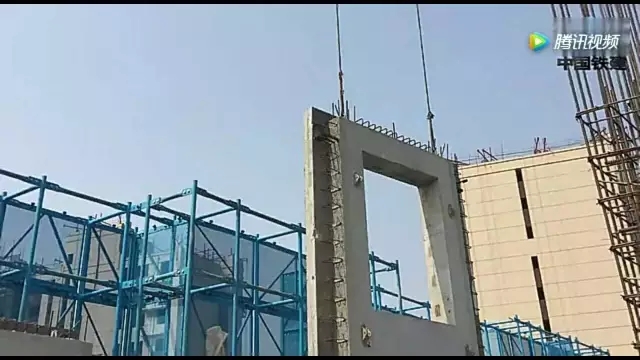

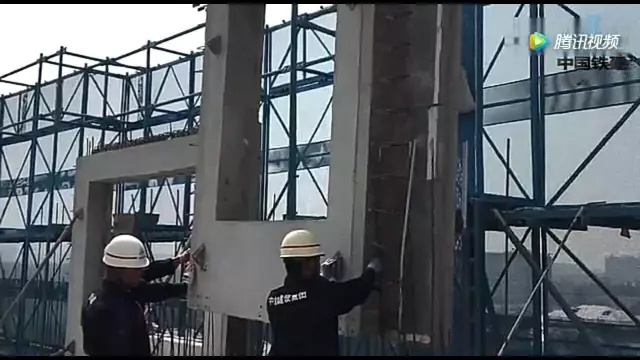

预制墙体吊装，挂钩起吊，运行至工作面一米处，停止降落，操作人员手扶引导降落。用镜子观察，连接钢筋是否对孔。

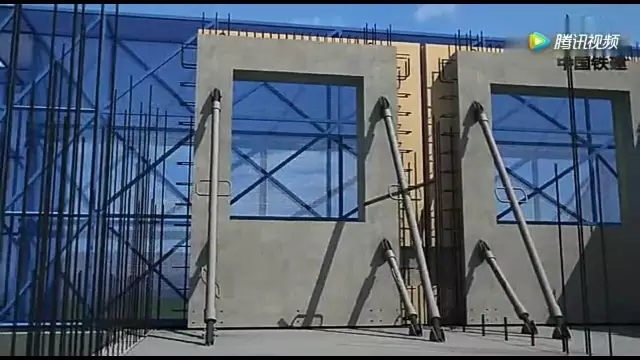

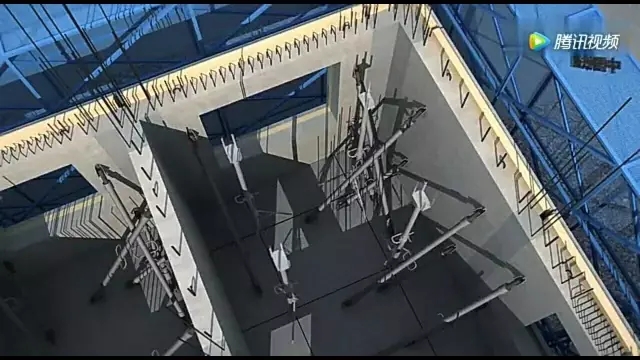

安装斜支撑，校正预制墙板。
预制墙板安装
预制防火隔墙安装

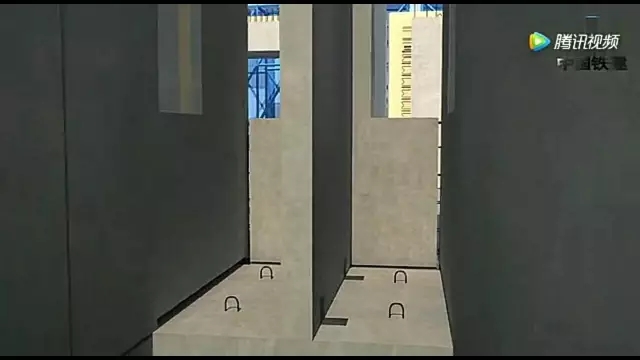

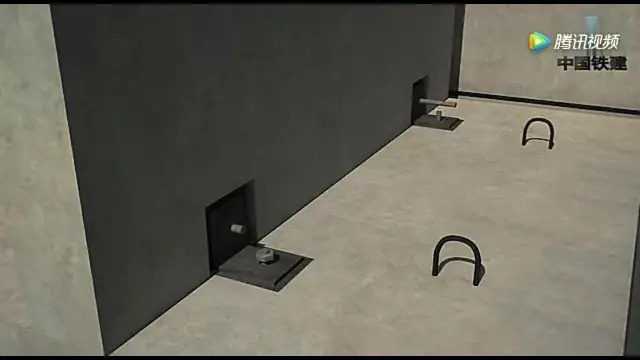

墙体定位线，防火隔墙吊装定位，使用连接件固定。
预制防火隔墙安装
塞缝

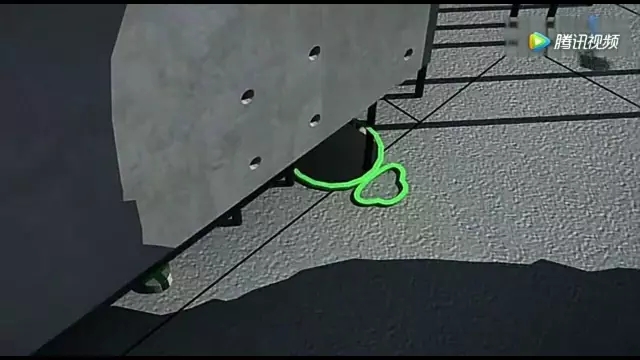

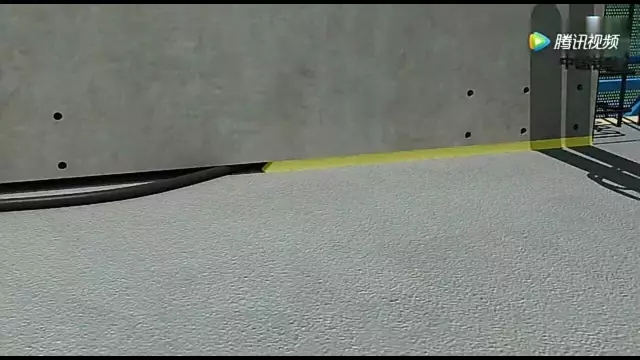

墙体下口与顶板之间的2cm缝隙使用干硬剂做浆料塞缝，内衬蛇皮管作为模板。平直，溜光。
塞缝
灌浆

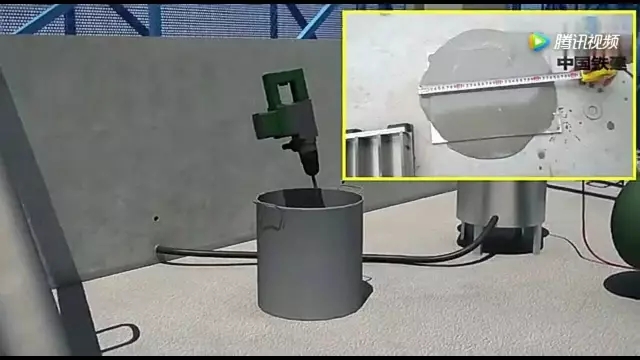

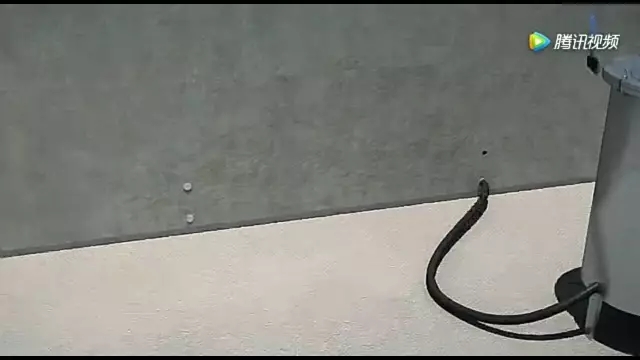

塞缝完成后，6小时后，进行套筒灌浆。搅拌浆料，并测量其流动度，浆料倒入注浆泵。
灌浆

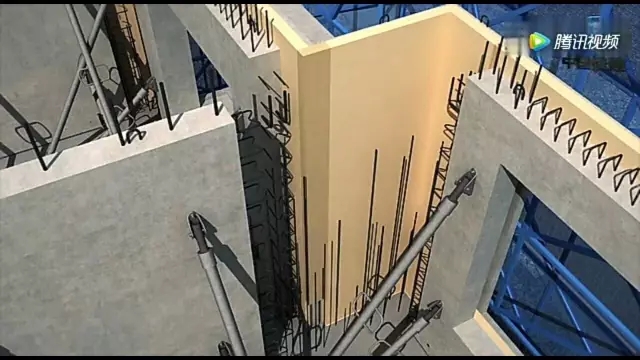

节点区

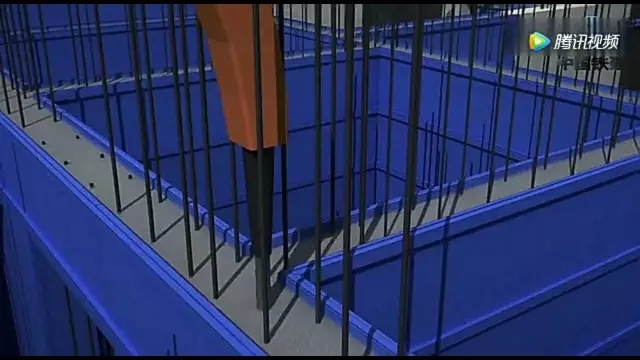

节点区钢筋绑扎
PCF板安装

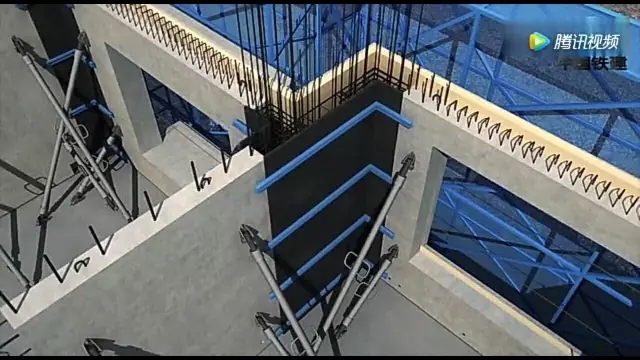

节点区模板
叠合板

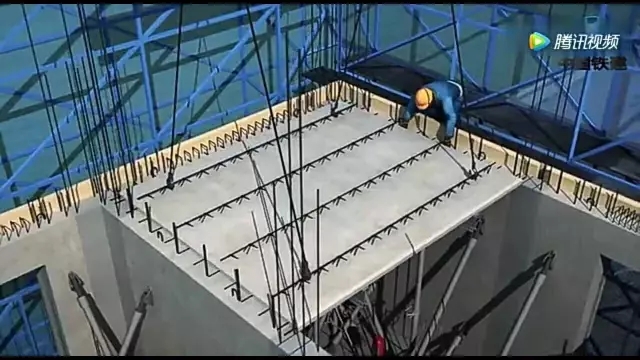

叠合板安装

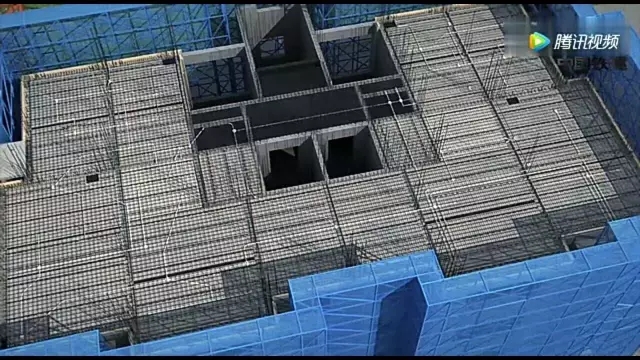

水电管线铺设

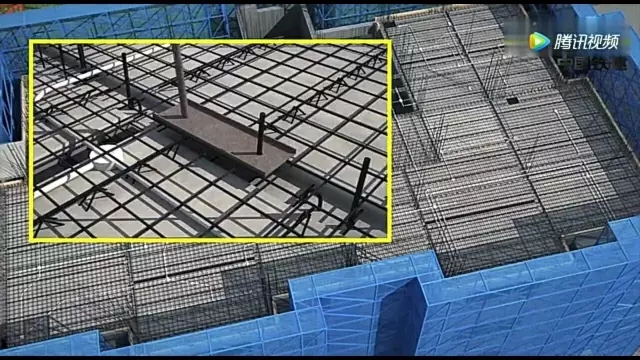

使用定位钢板控制连接钢筋位置

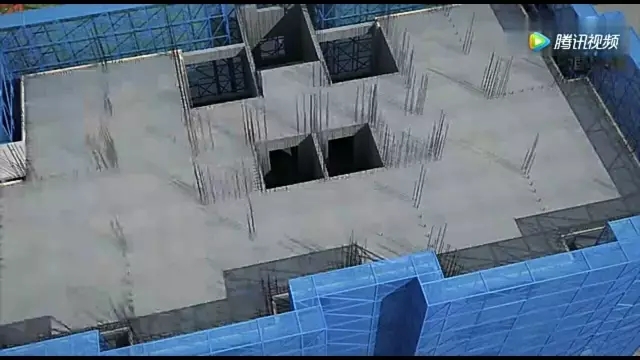

顶板混凝土浇筑

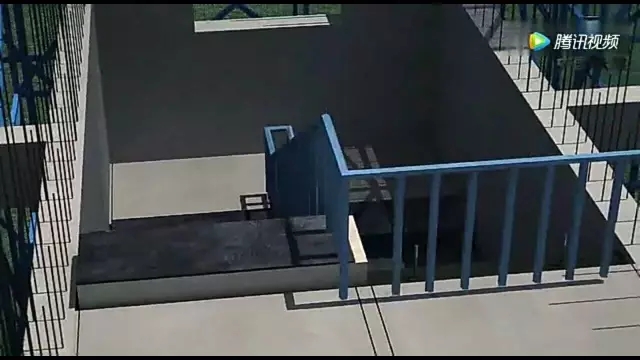

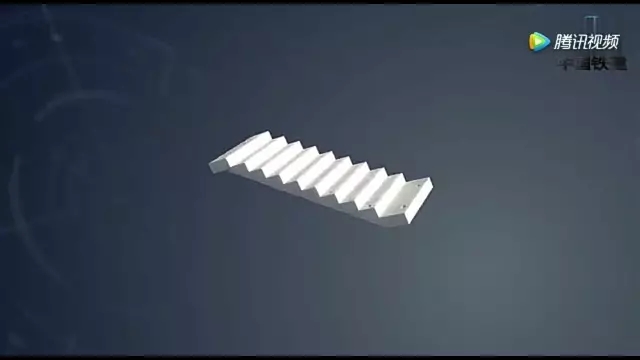

楼梯

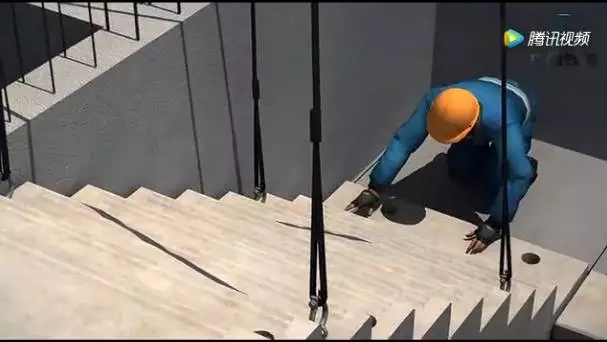

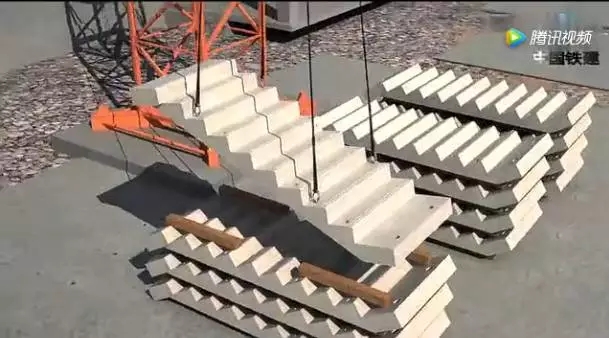

楼梯吊装
采用如上介绍的施工方法完成其他主体结构的施工

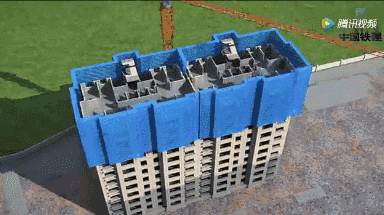

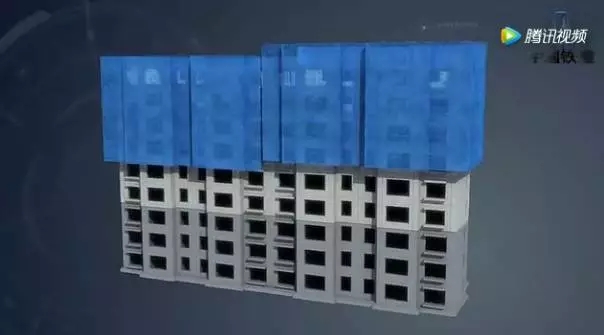

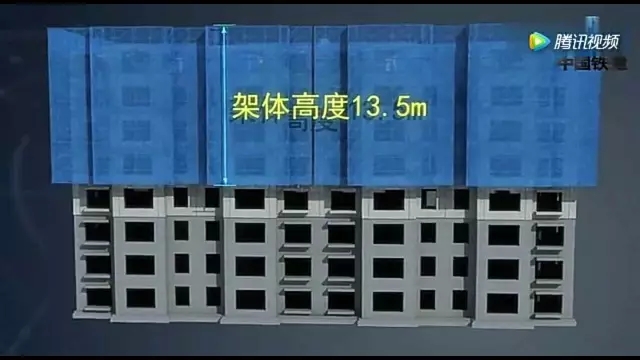

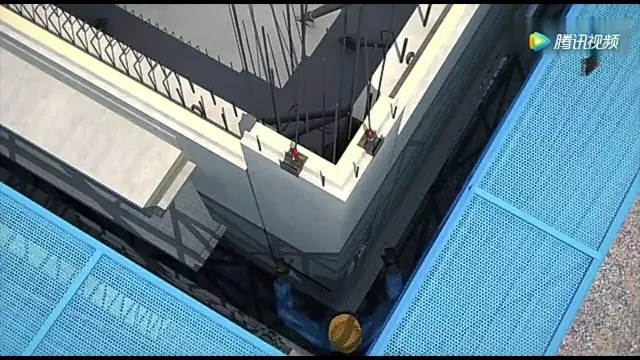

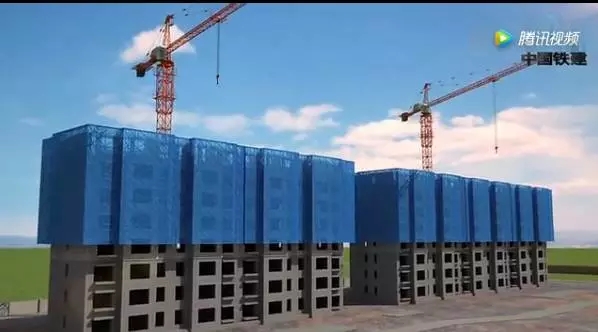

工程采用整体装配式附着升降外防护架，架体高度13.5米，防护层数4层。

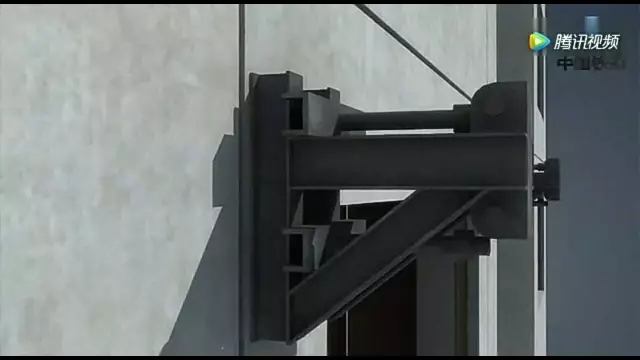

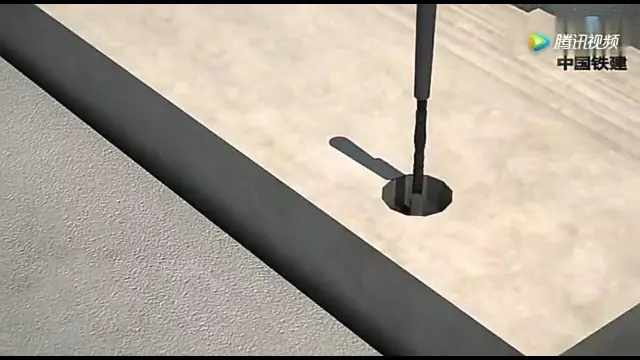

预留防护架预埋孔、基座安装
架体分段装配式研发提升

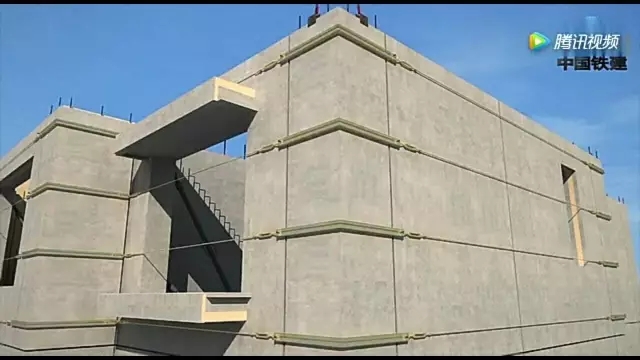

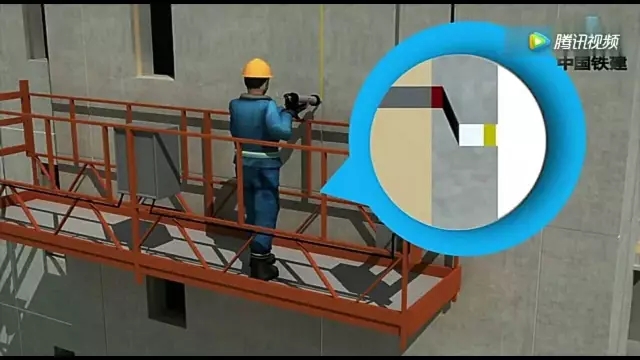

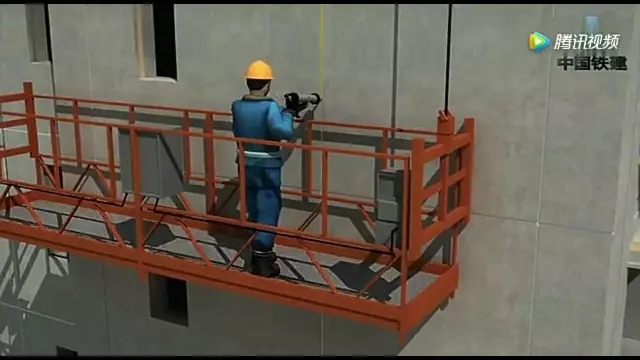

外墙板缝使用吊篮注防水密封胶，外墙板缝防水使用构造防水和材料防水。

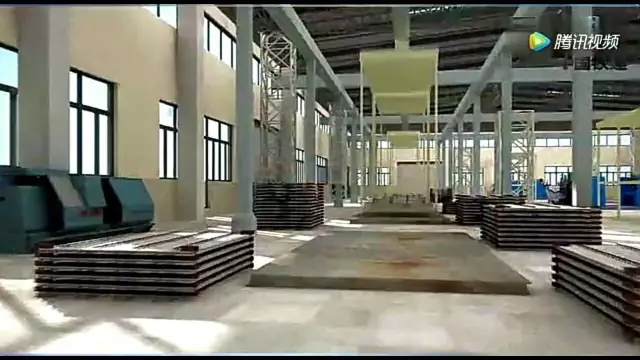

住宅产业化施工——像造汽车一样造房子，使得建筑工业化发生革命性的变化，手工变成了机械，工地变成了工厂，农民工变成了产业化工人。
