装配式|对于装配式建筑，你不得不了解的施工细节（视频）

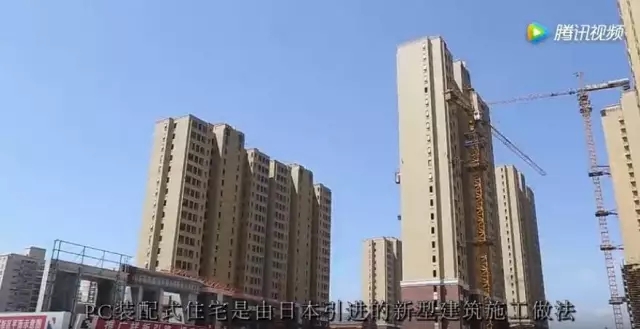

装配式住宅施工（PC）

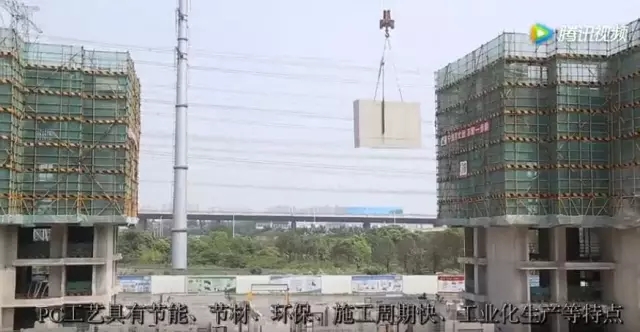

装配式施工工艺具有节能、节材、环保、施工周期快、工业化生产等特点。

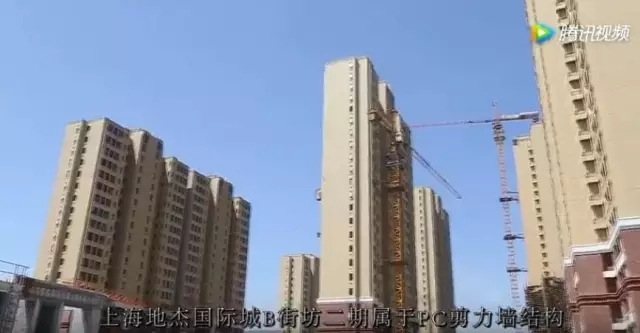

上海地杰国际城B街坊二期属于PC剪力墙结构。

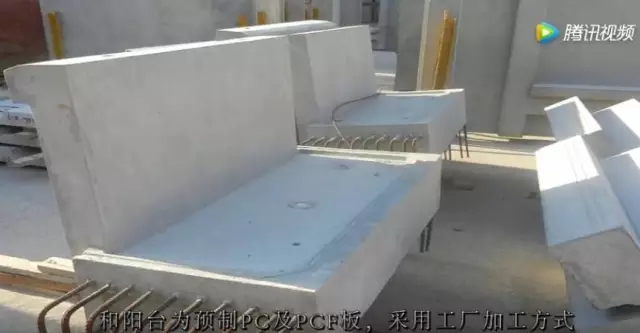

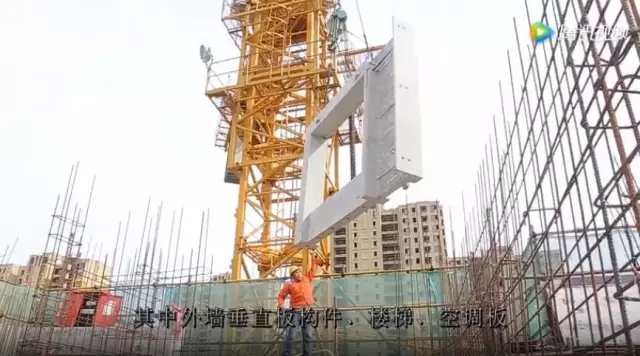

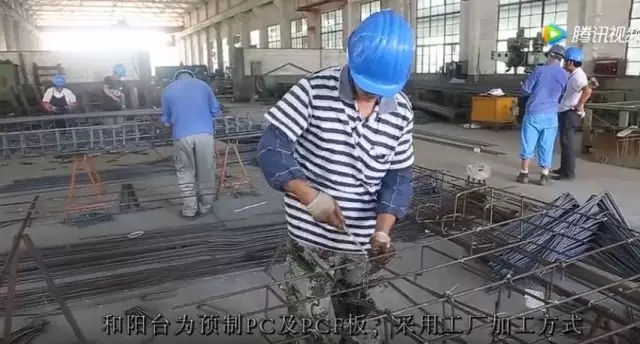

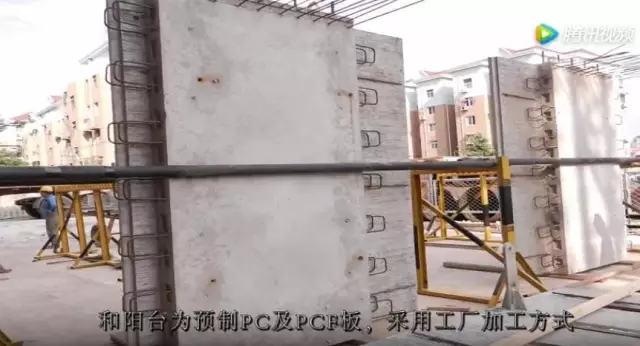

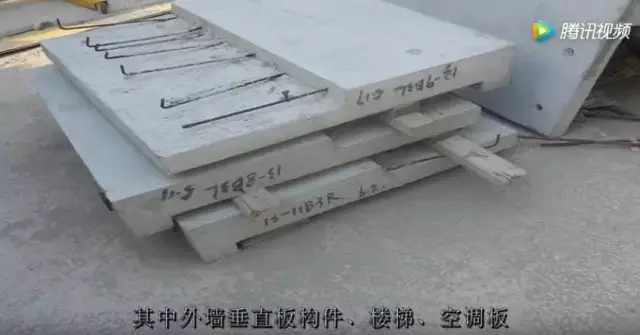

其中外墙垂直板构件、楼梯、空调板和阳台为预制PC及PCF板，采用工厂加工方式。

外墙垂直板构件

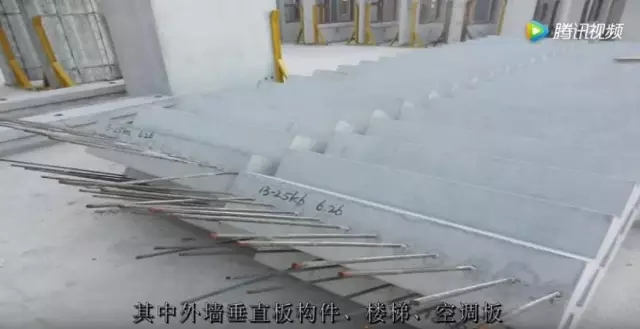

楼梯

空调板

阳台

工厂加工

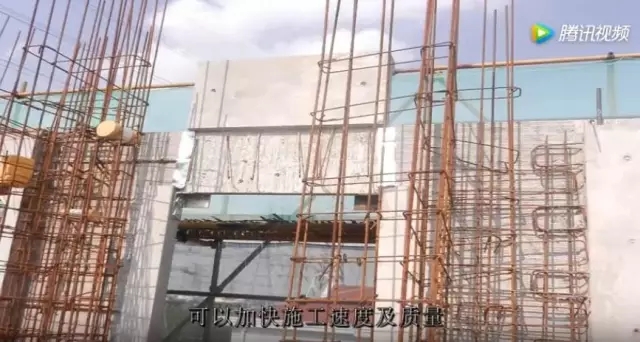

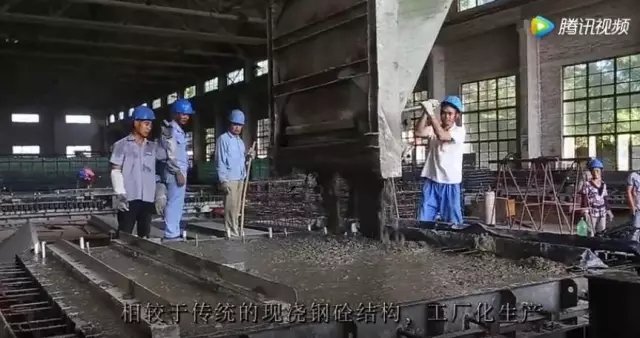

相较于传统的现浇钢砼结构，工厂化生产可以加快施工速度及质量。

构件加工制作

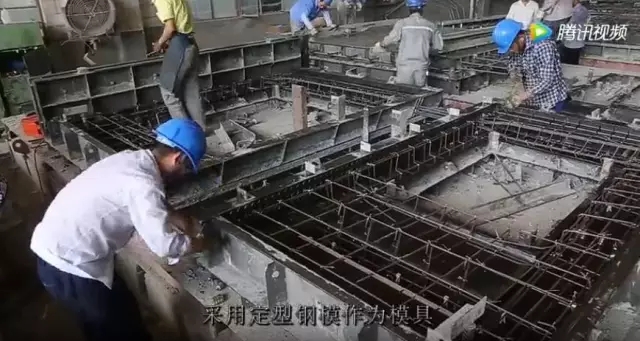

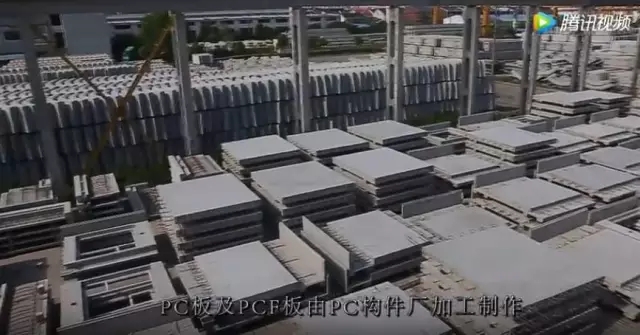

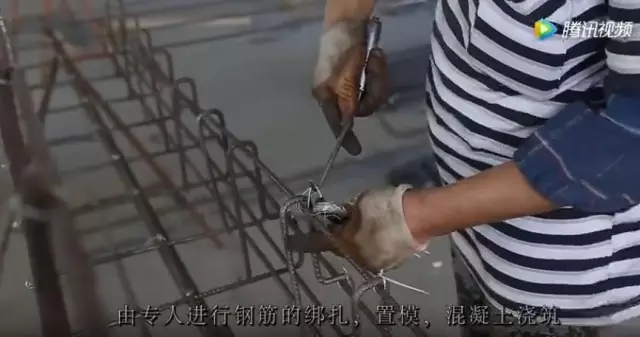

PC板及PCF板由PC构件厂加工制作，采用定型钢模作为模具，由专人进行钢筋的绑扎、置模、混凝土浇筑。

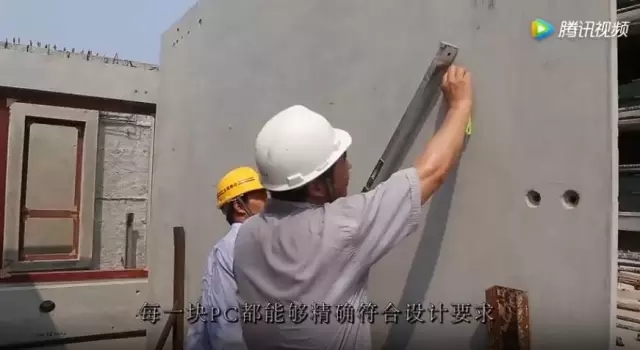

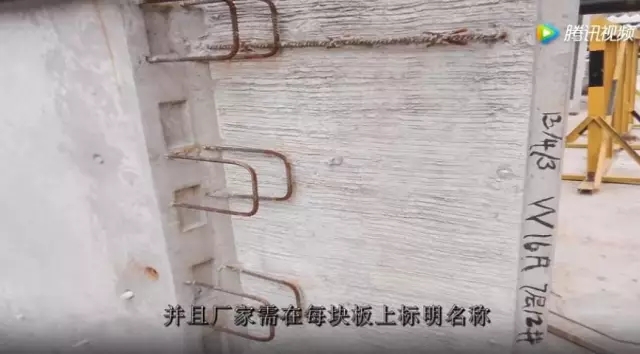

每一块PC都能精确符合设计要求，并且厂家需要在每块板上标明名称。

运输吊装

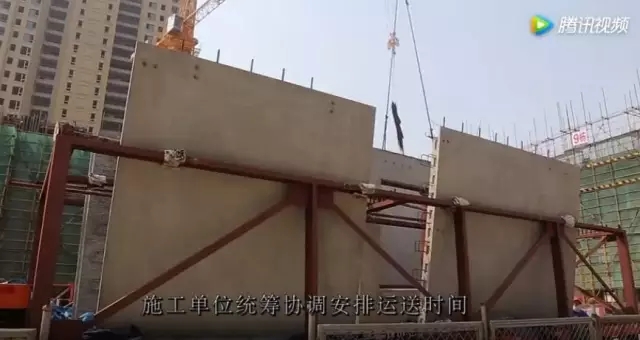

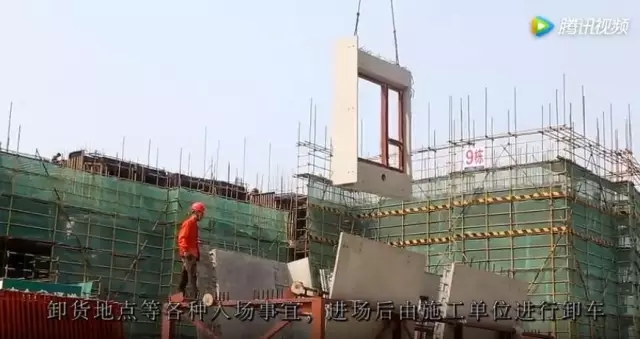

施工单位统筹协调安排运输时间、卸货地点等各种入场事宜，进场后由施工单位进行卸车。

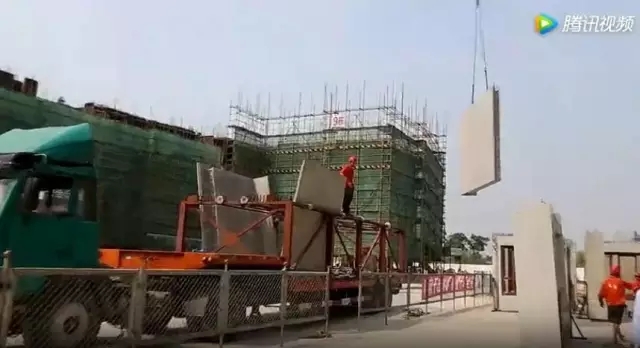

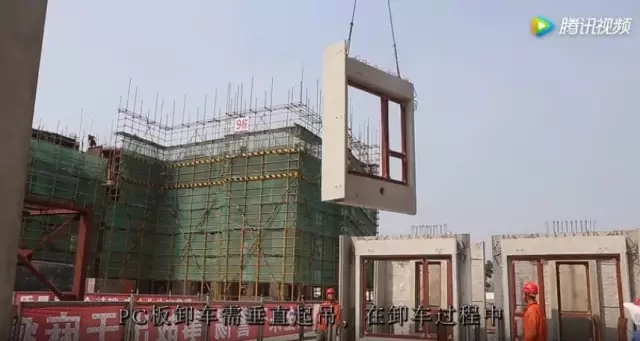

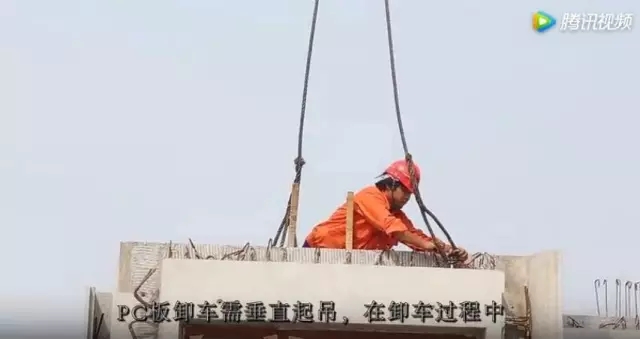

PC板卸车需要垂直起吊。

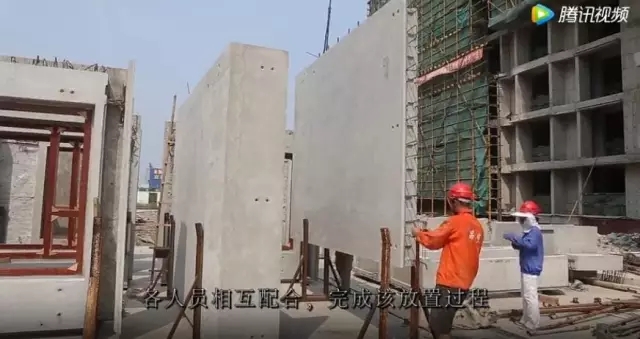

在卸车过程中，需要各人员相互配合，完成该放置过程。严格禁止非吊装人员进入吊装区域。

现场堆放

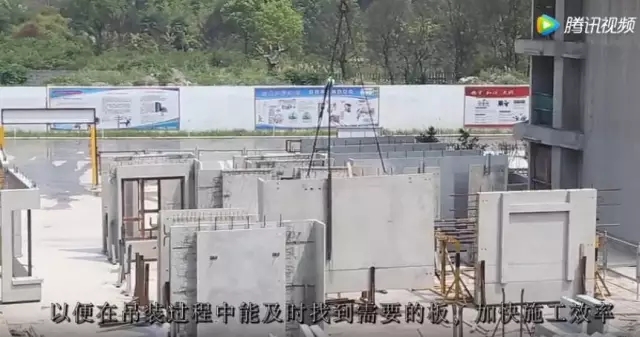

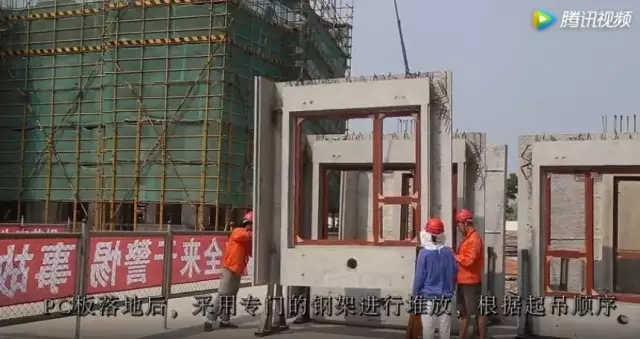

PC板落地后，采用专门的钢架进行堆放，根据起吊顺序及相应部位进行系统堆放，保证堆场的有序整齐，以便在吊装过程中能及时找到需要的板，加快施工效率。

吊装

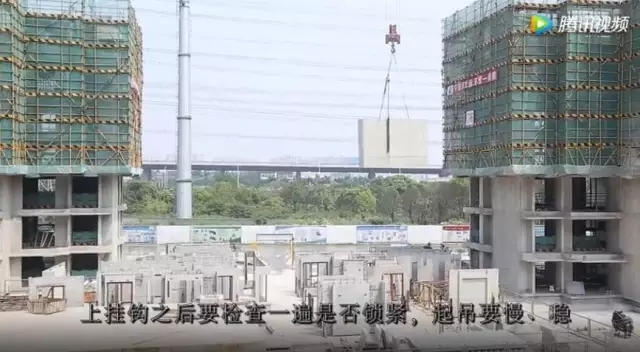

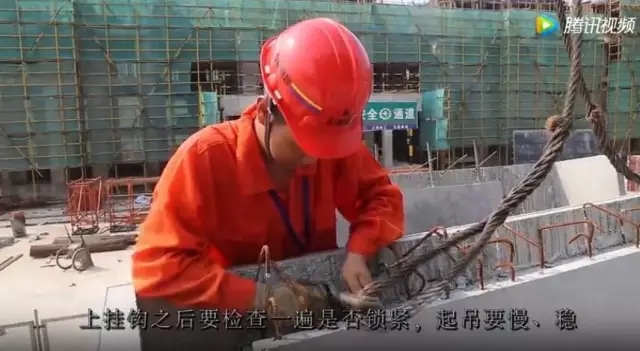

上挂钩之后要检查一遍是否锁紧，起吊要慢、稳。

检查是否锁紧

起吊要慢、稳

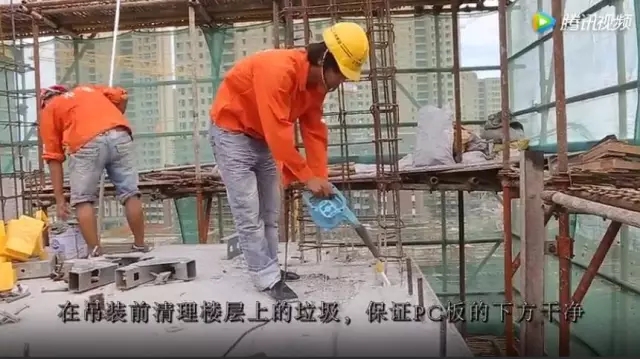

在吊装之前清理楼层上的垃圾，保证PC板的下方干净。

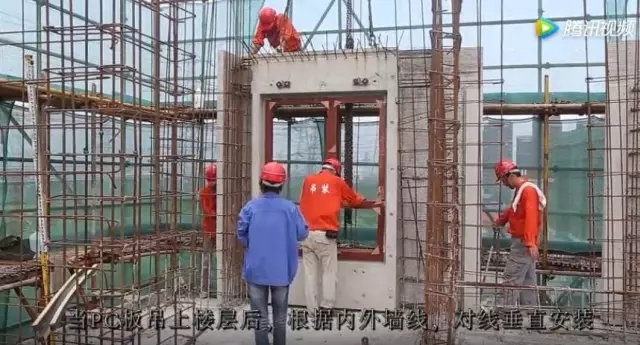

当PC板吊上楼层后，根据内外墙线，对线垂直安装。

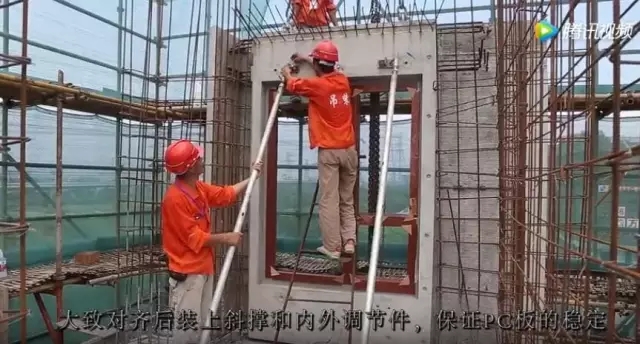

大致对齐后装上斜撑和内外调节件，保证PC板的稳定。

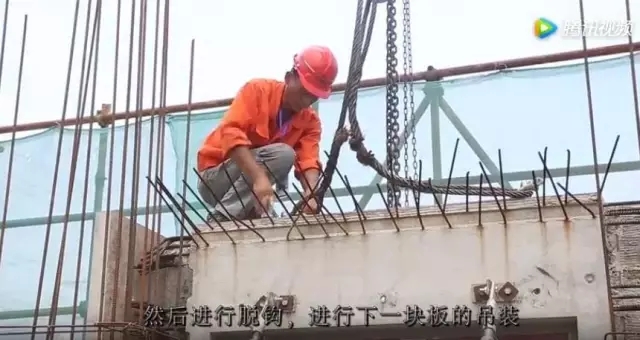

然后进行脱钩，进行下一块板的吊装。

脱钩

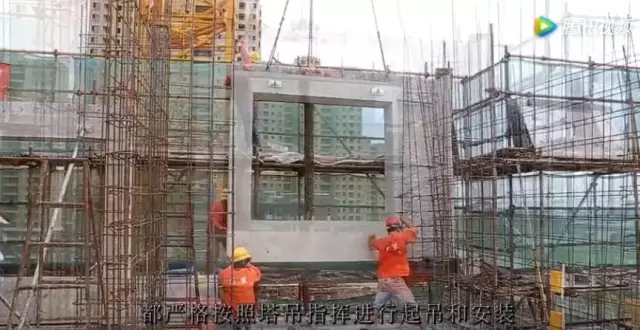

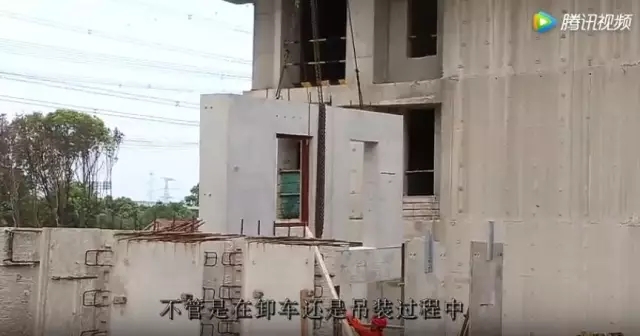

不管是在卸车还是吊装过程中，都严格按照塔吊指挥进行起吊和安装。

校正

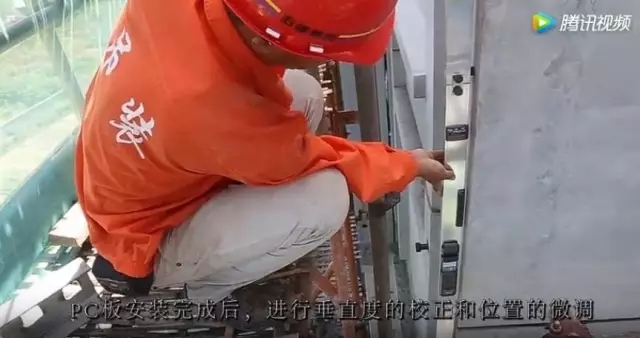

PC板安装完成后，进行垂直度的校正和位置的微调，垂直度控制在5mm内。

封堵

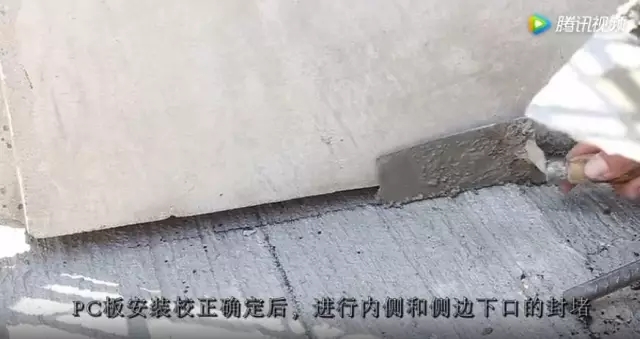

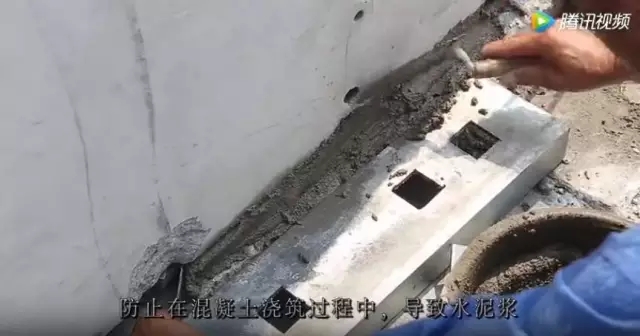

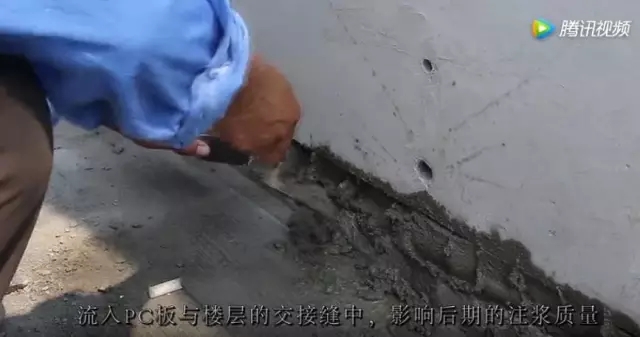

PC板安装校正确定后，进行内侧和侧边下口的封堵，防止在混凝土浇筑过程中，导致水泥浆流入PC板与楼层的交接缝中，影响后期的注浆质量。

注浆

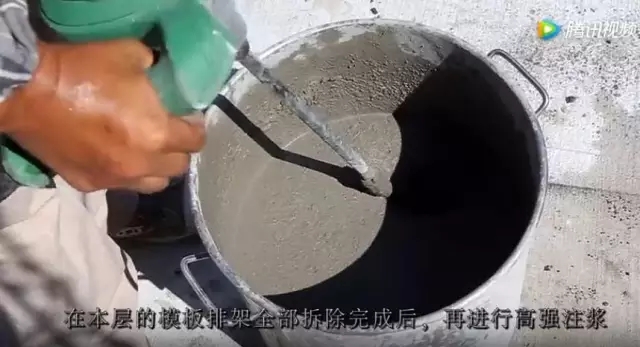

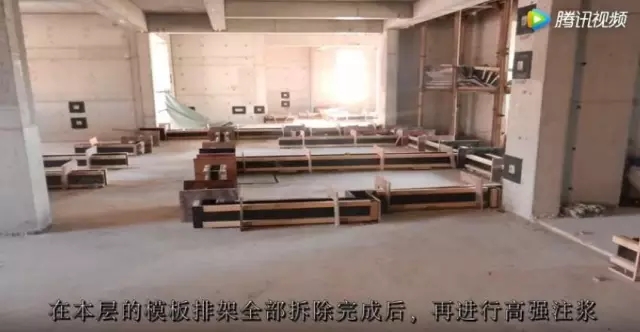

预制装配式在本层的模板排架全部拆除完成后，再进行高强注浆。

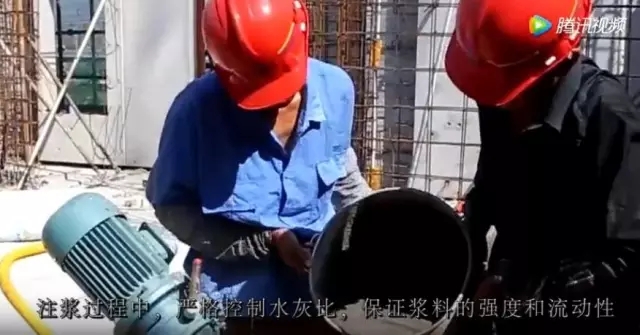

注浆过程中，严格控制水灰比，保证浆料的强度和流动性。

从下口注入，直至上口出浆后将橡皮塞塞入。

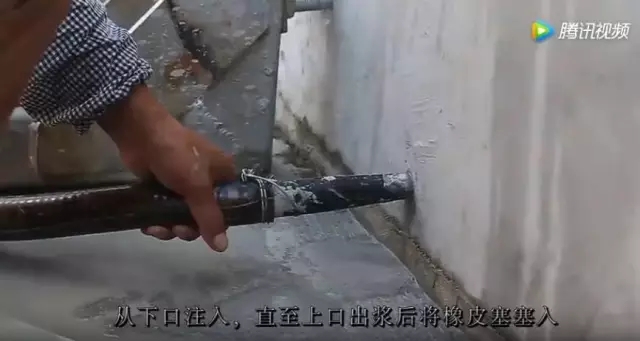

下口注入

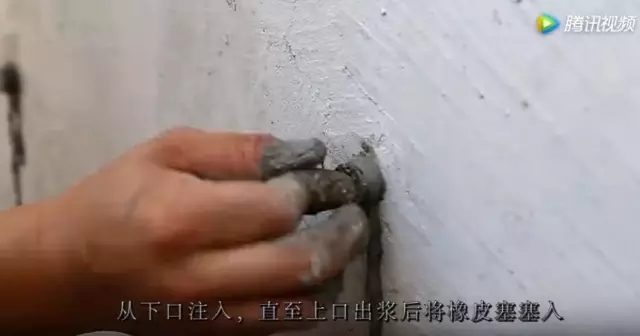

上口出浆，将橡皮塞塞住

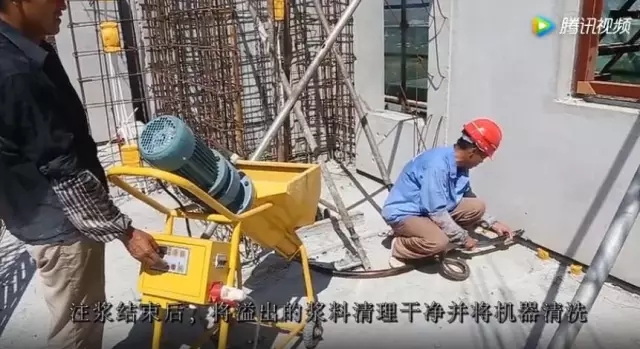

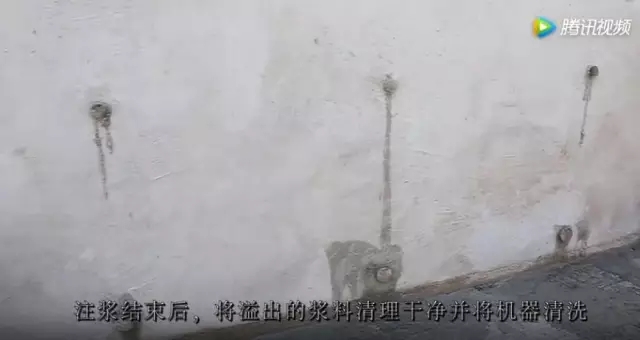

注浆结束后，将溢出的浆料清理干净并将机器清洗。

成品保护

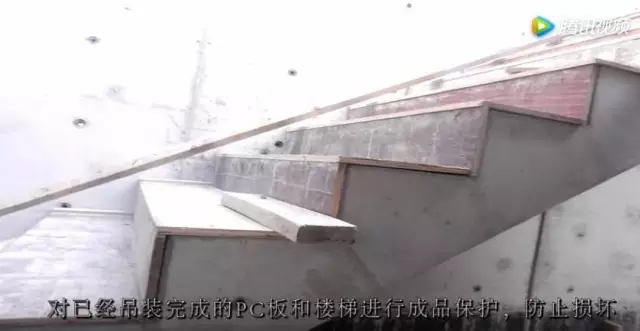

对已经吊装完成的PC板和楼梯进行成品保护，防止损坏。
