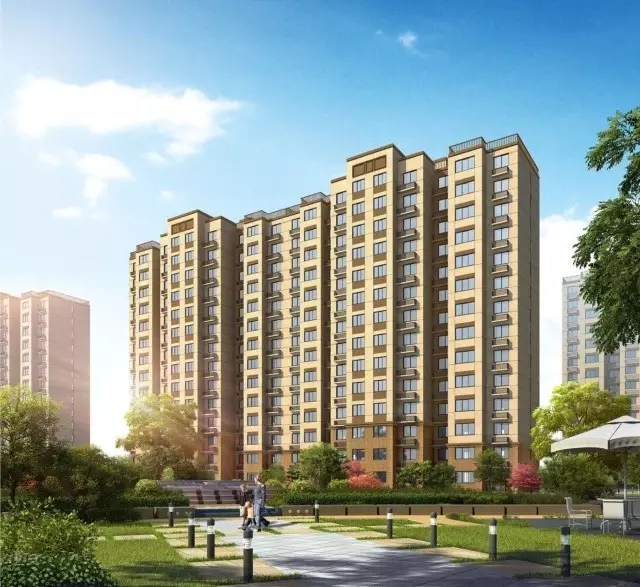

上海南汇民乐K04-03地块装配式建筑效果图
上海南汇民乐K04-03地块装配式建筑项目总建筑面积71243㎡，地上建筑面积52447.18㎡，采用内保温系统。
建设单位：上海中建申拓投资发展有限公司
设计单位：上海中建建筑设计院有限公司
施工单位：中国建筑第八工程局有限公司
构件单位：远大住工（1#、2#、6#）、中建航

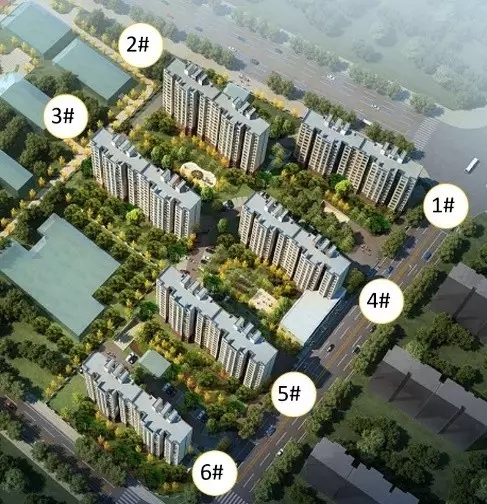

项目整体情况：
项目整体情况
项目装配式概况

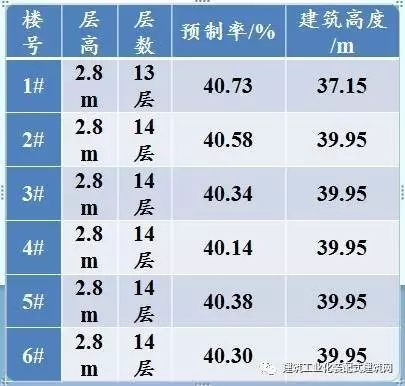

1）预制率均超过40%，设计和施工难度大；
2）6栋楼共22个户型，各楼的户型不对称，预制构件标准化程度低，模具数量多；
3）预制构件类型包括7种：预制剪力墙、填充墙(200mm)、预制外墙（100mm、200mm）、预制叠合楼板(60mm)、预制叠合阳台、预制楼梯(120mm)、预制空调板(130mm)；
4）各楼3层起采用预制剪力墙；1#、6#楼从1层起即采用预制填充墙，2#、3#、4#、5#楼2层起采用预制填充墙；各楼从2层起采用预制叠合板；
5）采用全灌浆套筒技术，拼缝防水采用无收缩砂浆+防水雨布。

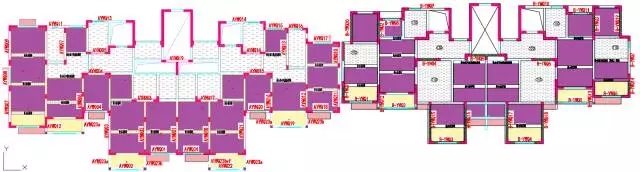

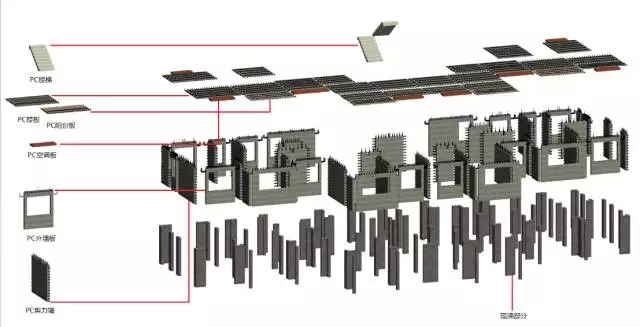

PC拆分
整体施工流程

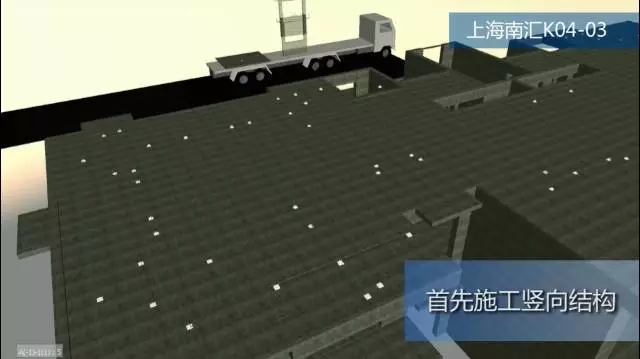

首先施工竖向结构

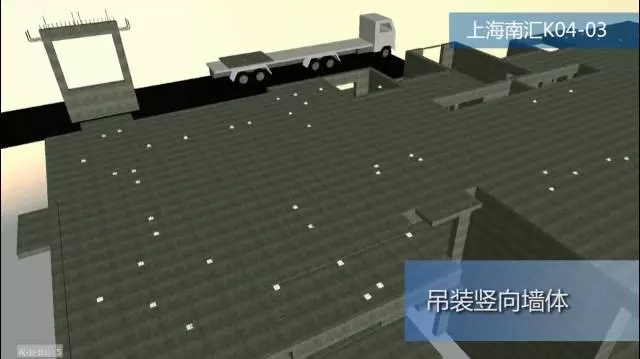

吊装竖向墙体
安装固定

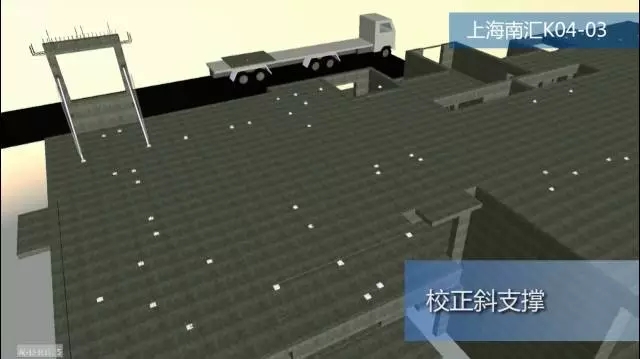

校正斜支撑
吊装其余竖向墙体

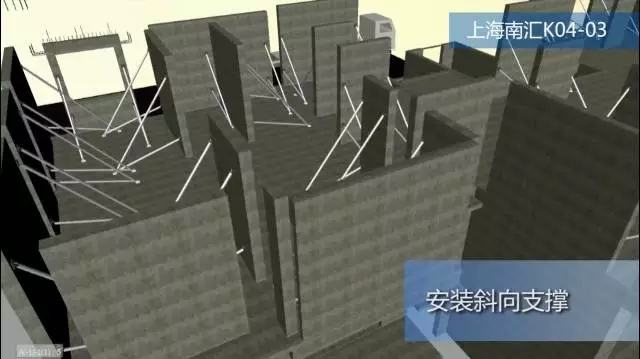

安装斜向支撑

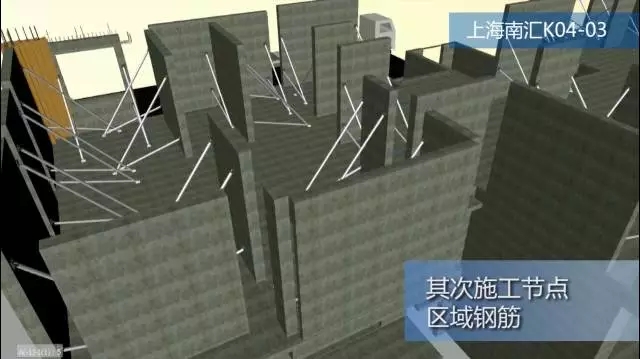

施工节点区域钢筋

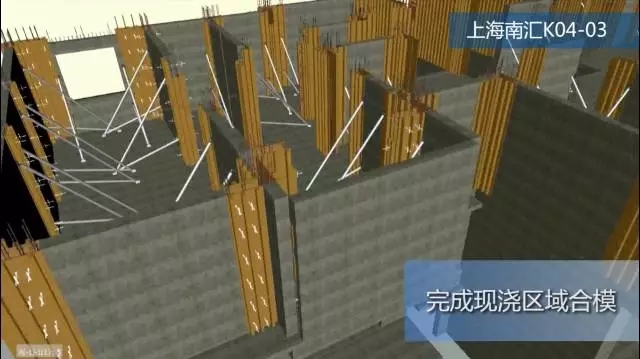

完成现浇区域合模

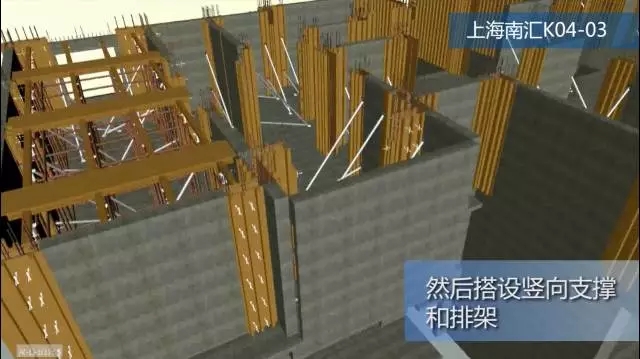

搭设竖向支撑和排架

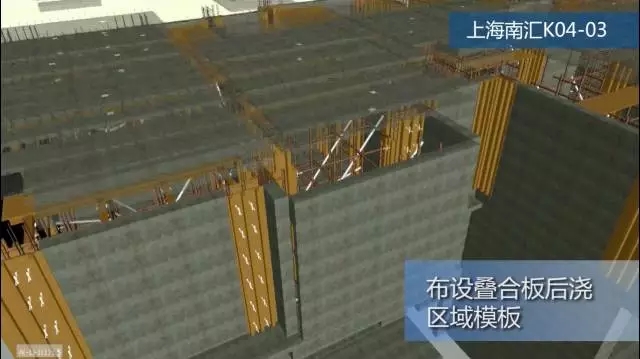

布设叠合板后浇区域模板

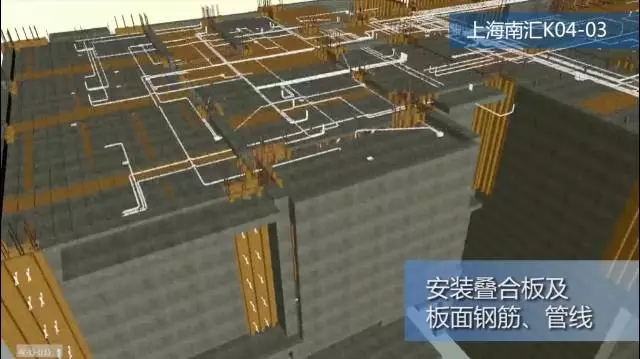

安装叠合板及版面钢筋、管线

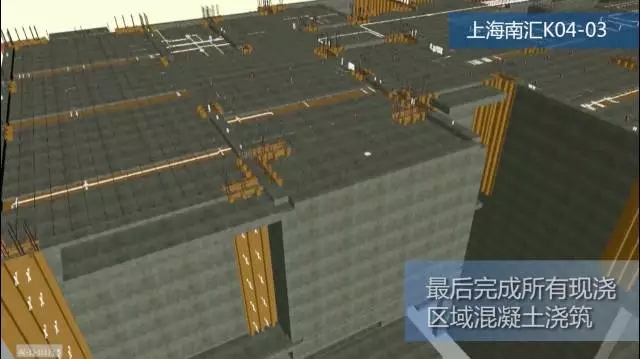

完成现浇区域混凝土
现浇区节点施工关键工艺

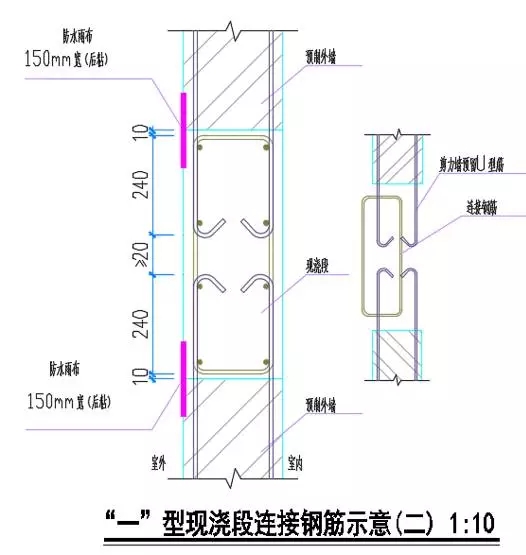

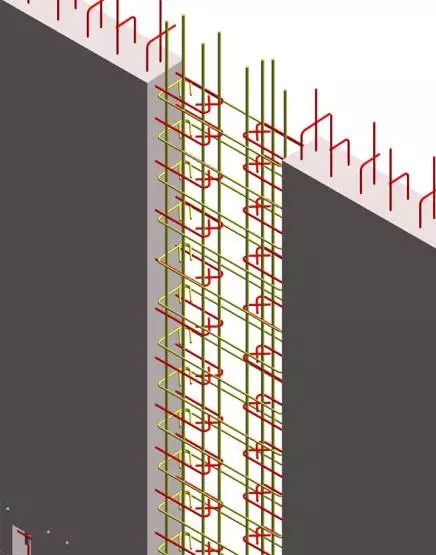

一字型节点
首先安装预制剪力墙，其次安装水平箍筋，然后安装纵向钢筋，最后合装配式研发模浇筑。

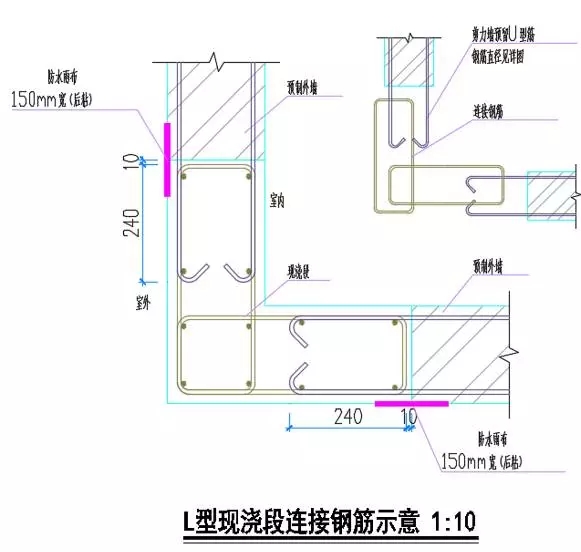

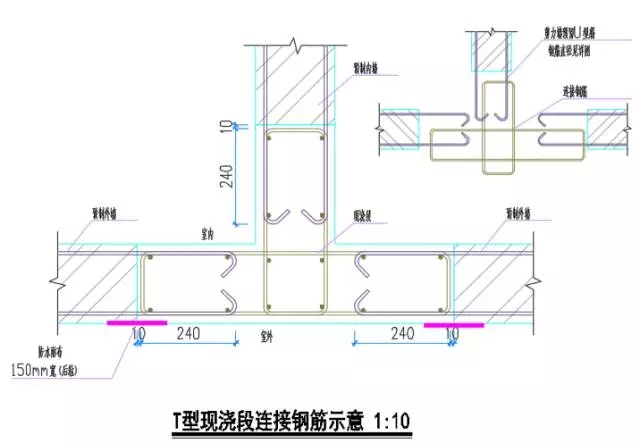

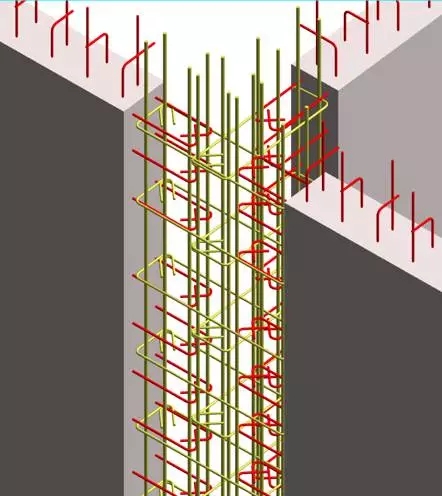

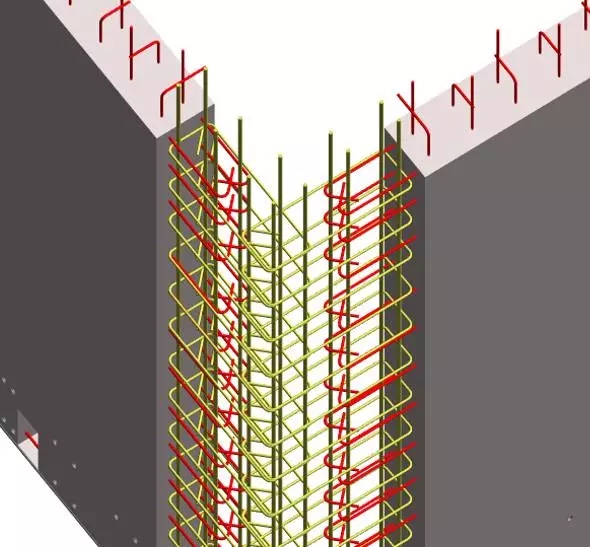

L型和T型连接节点
首先安装预制剪力墙，其次安装垂直方向的水平箍筋，然后安装纵向钢筋，最后合模浇筑。

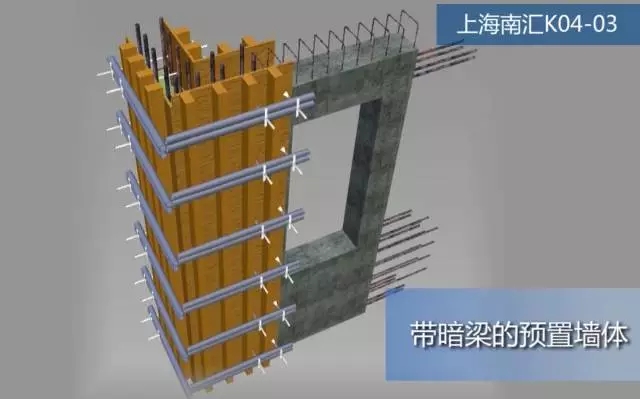

带暗梁的预制墙体
吊装前完成暗梁部位水平箍筋的安装，随后预制墙体吊装就位，安装水平箍筋，再利用套筒接头连接竖向钢筋，最后合模浇筑。
叠合板节点
首先吊装叠合板，其次铺设板底后浇区域和板面钢筋，然后铺设管线，最后完成浇筑。

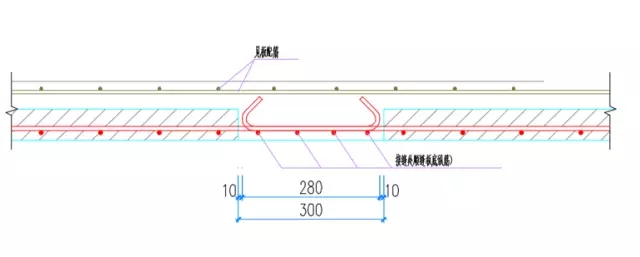

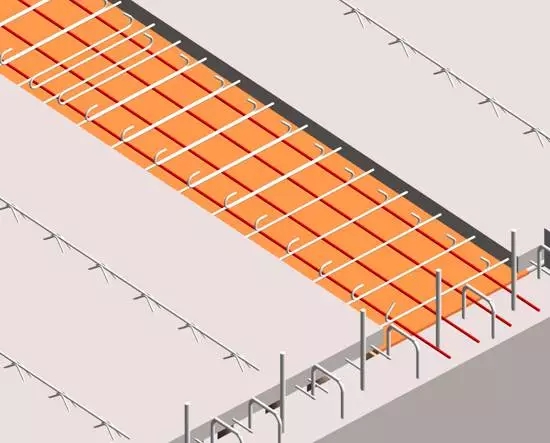

板-板节点

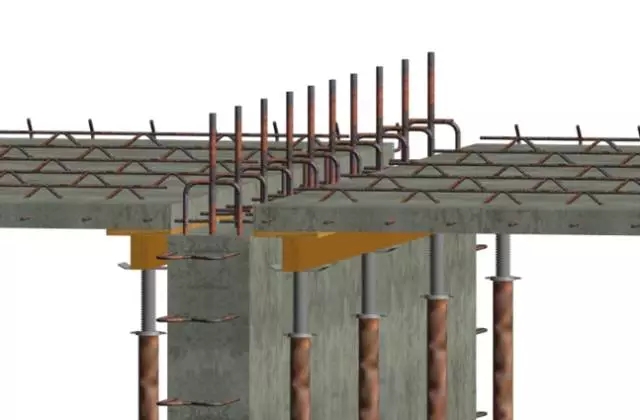

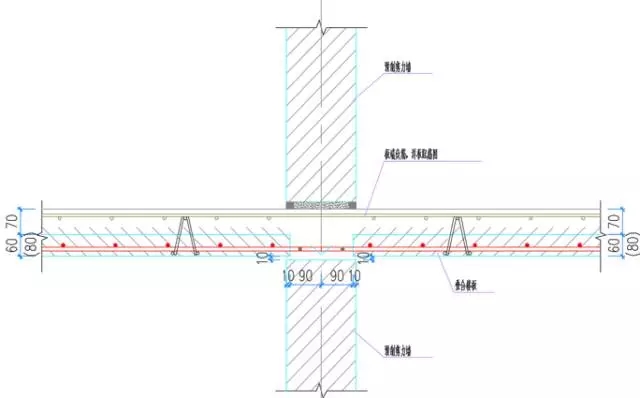

板-墙节点
灌浆施工关键工艺

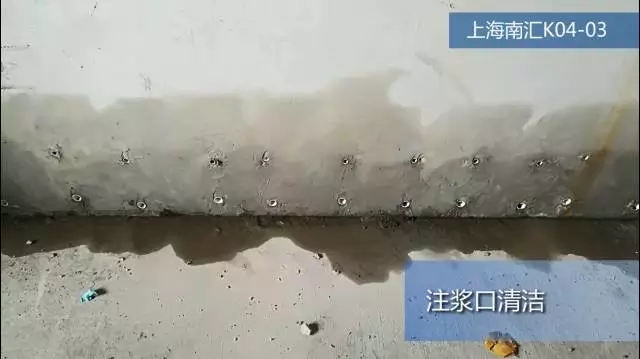

注浆口清洁，确保所有的注浆孔通畅无杂物

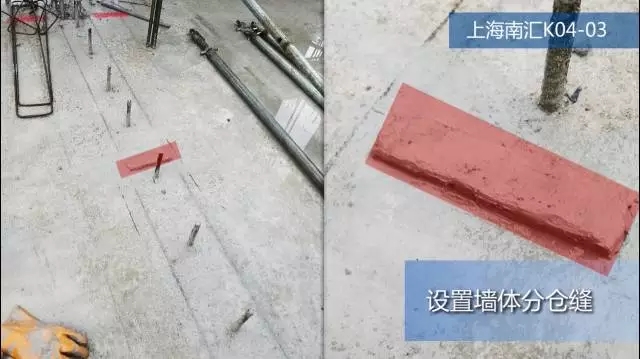

设置墙体分仓缝
分仓缝是为了保证灌浆料能够均匀的灌满所有的套筒，分仓缝长度不大于1.5。

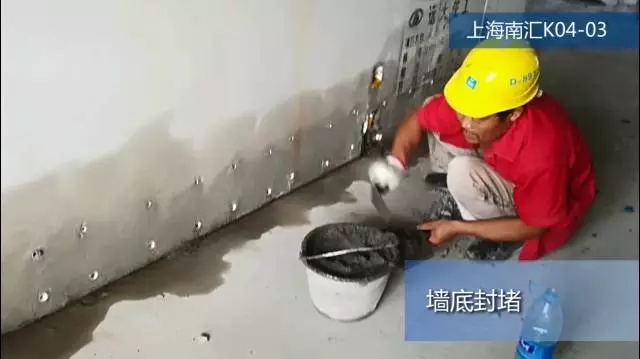

墙底封堵
采用高强无收缩砂浆对墙底拼缝进行封堵，确保在注浆过程中墙底不漏浆。

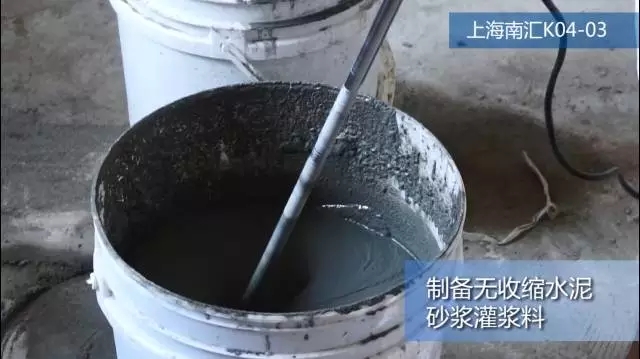

制备无收缩水泥砂浆灌浆料
检查灌浆机具的清洁度，保证输送软管不残存水泥，防止堵塞灌浆机，同时确保灌浆用水泥在有效期内。利用自来水进行灌浆料的配制，用量筒测量水的体积，用电子秤对灌浆料进行称重，确保配合比满足要求。使用搅拌器对灌浆料进行搅拌，保证均匀性。

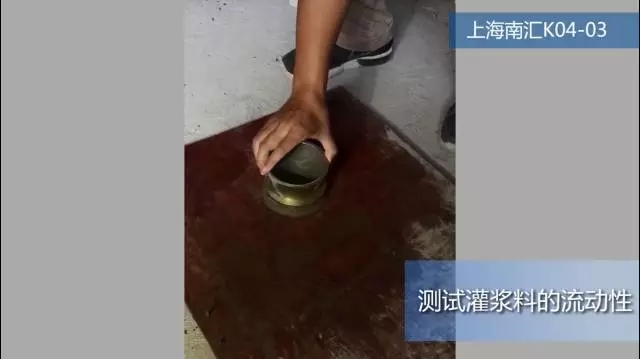

测试灌浆料的流动性
对制备的灌浆料进行流动性测试，确保符合要求。

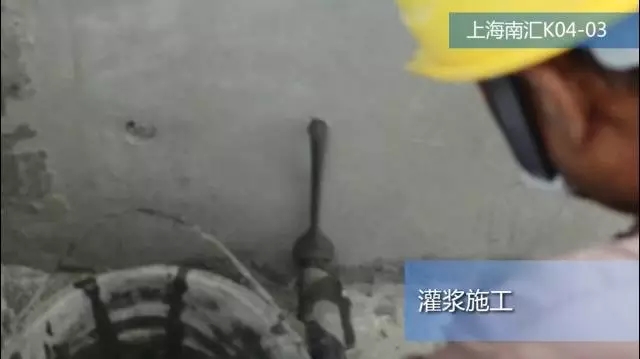

灌浆施工
灌浆时应从底部注浆孔注入，当浆料从顶部出浆孔呈圆柱状均匀流出后，方可采用软木塞塞进。

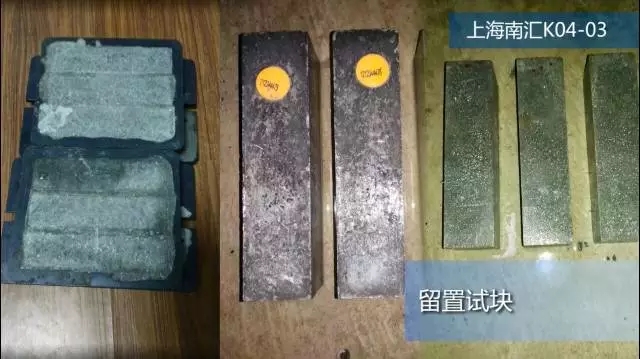

留置试块
每层楼均需做至少三组灌浆料试块并送检，对砂浆1天、7天、28天强度进行测定。
