干工程看不懂钢筋配筋图，这太可怕了

钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：

一、按直径大小分

钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）

二、按力学性能分

Ⅰ级钢筋（300/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）

三、按生产工艺分

热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

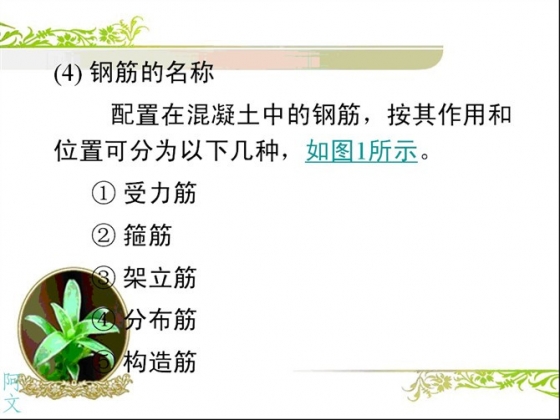

四、按在结构中的作用分：

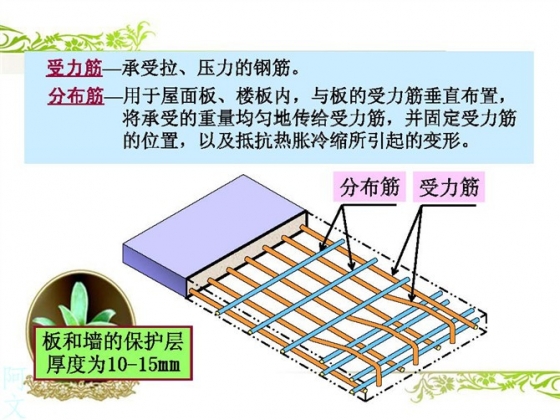

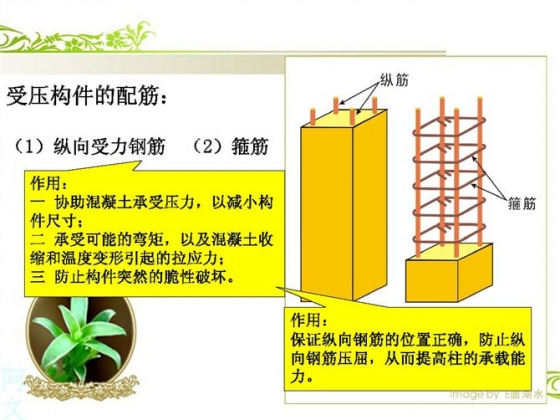

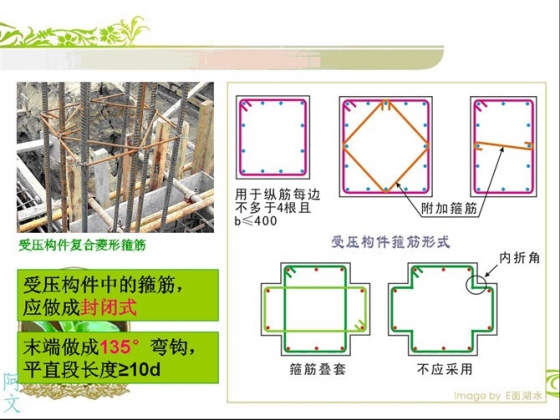

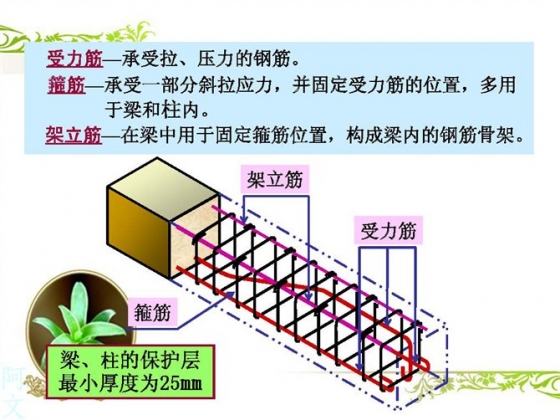

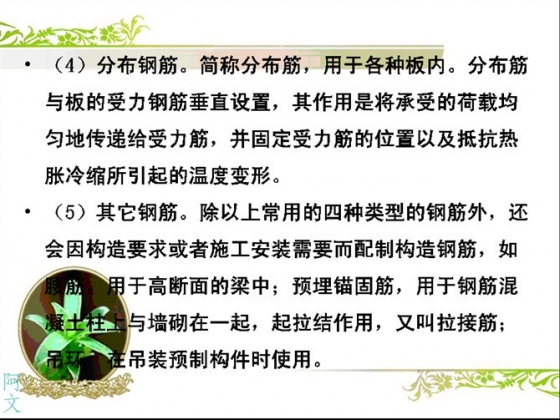

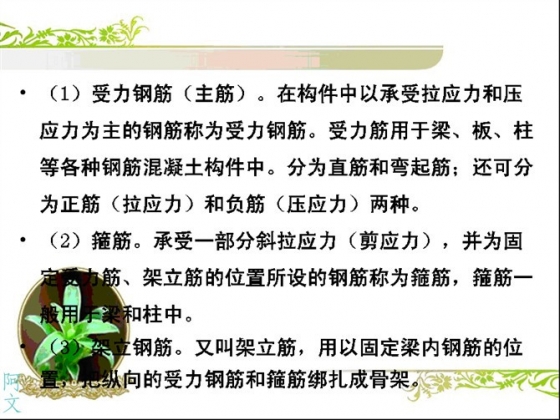

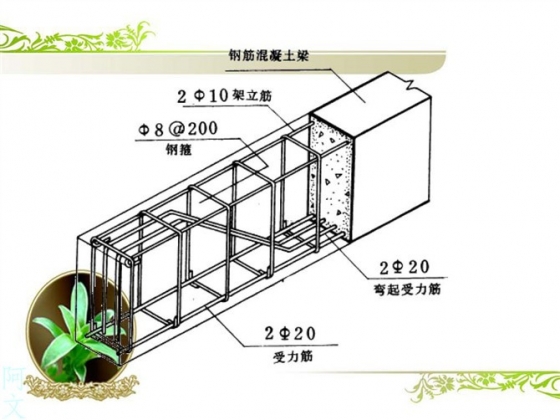

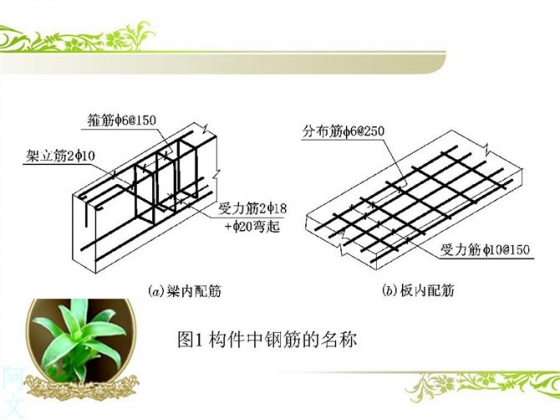

受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等

干工程，不管你在什么岗位，一定要看懂钢筋配筋图！

计算钢筋每米重量的口诀

钢筋直径自相乘

单位厘米要记清

再乘零点六一七

就是钢筋每米重

钢材理论重量计算方法

◆角钢：每米重量(公斤)=0.00785×(边宽+边厚－边厚)×边厚

◆圆钢：每米重量(公斤)=0.00617×直径×直径(注:螺纹钢和圆钢相同)

◆扁钢：每米重量(公斤)=0.00785×厚度×边宽

◆管材：每米重量(公斤)=0.02466×壁厚×(外径－壁厚)

◆板材：每米重量(公斤)=0.785×厚度

◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重×厚度

◆各种有色金属的比重如下：紫铜板8.9 黄铜板8.5 锌板7.2 铅板11.37 铝板2.8

◆铝花纹板：每平方米重量（公斤）=2.96×厚度

◆紫铜管：每米重量（公斤）=0.02796×壁厚×（外径－壁厚）

◆黄铜管：每米重量（公斤）=0.02670×壁厚×（外径－壁厚）

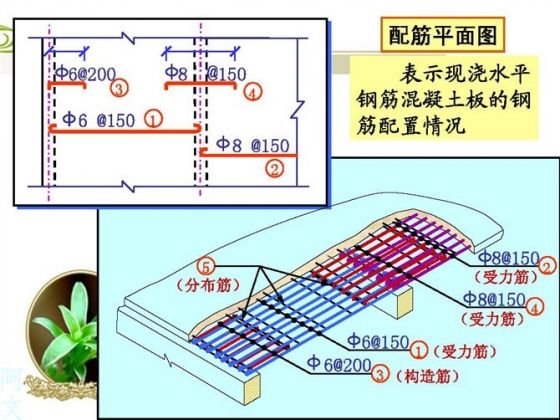

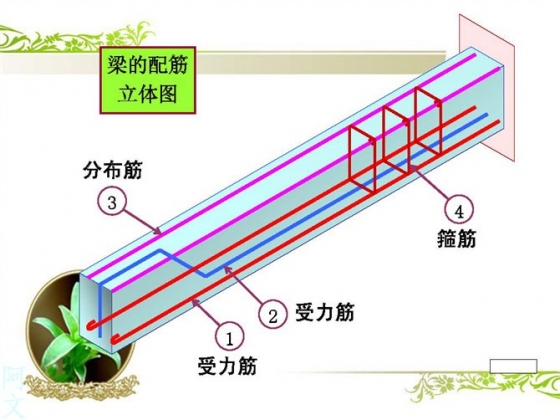

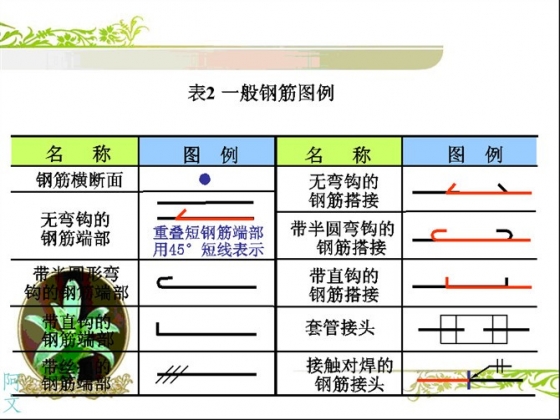

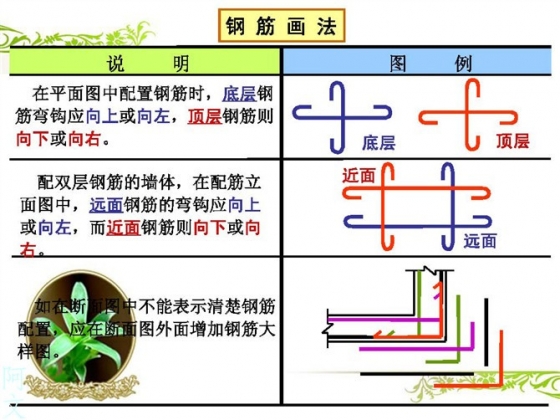

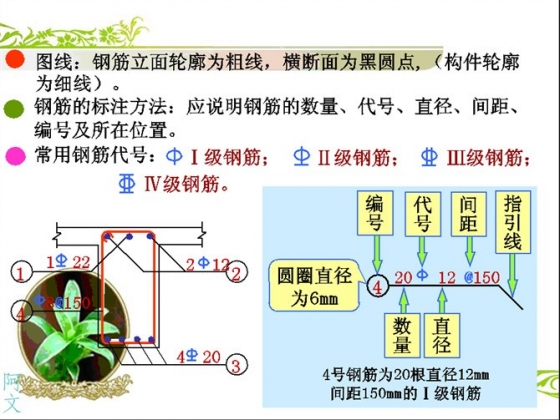

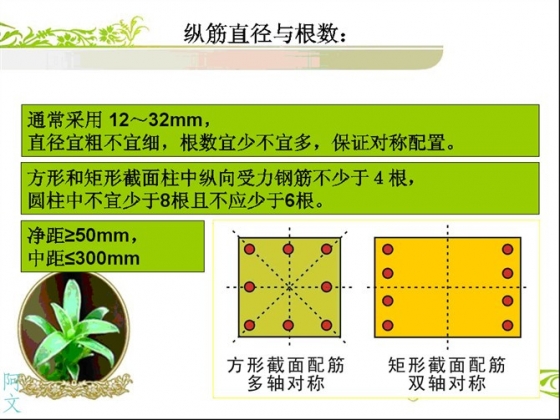

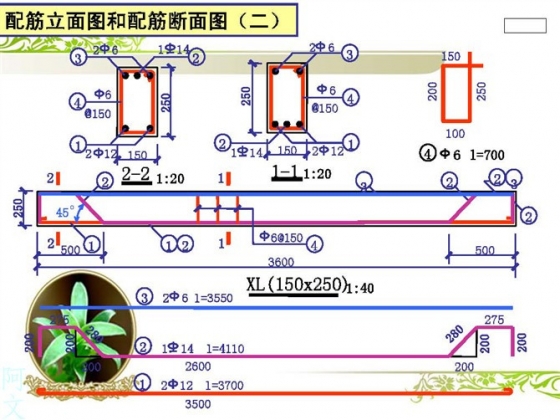

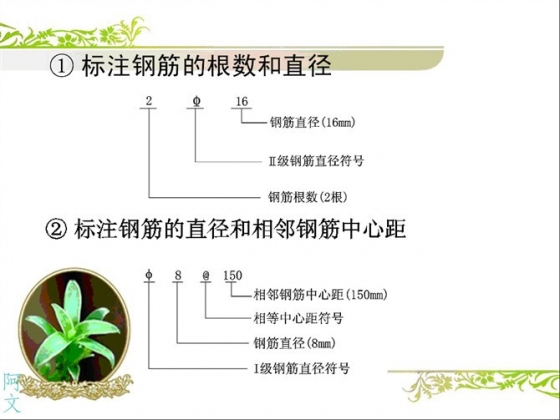

配筋图，要这样看
