做BIM工程师看不懂钢筋配筋图，这太可怕了！

干施工，看不懂配筋图怎么指导现场施工？做设计，第一步要学会看配筋图！在设计院哪个不是先啃一个月图集的！干工程不管你在什么岗位，看不懂配筋图，这太可怕了！

先来一发理论知识，这些都是你经常用到的，请记在心里！

计算钢筋每米重量的口诀

钢筋直径自相乘

单位厘米要记清

再乘零点六一七

就是钢筋每米重

钢材理论重量计算方法：

◆角钢:每米重量(公斤)=0.00785×(边宽+边厚－边厚)×边厚

◆圆钢:每米重量(公斤)=0.00617×直径×直径(注:螺纹(BIM培训)钢和圆钢相同)

◆扁钢:每米重量(公斤)=0.00785×厚度×边宽

◆管材:每米重量(公斤)=0.02466×壁厚×(外径－壁厚)

◆板材:每米重量(公斤)=0.785×厚度

◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重×厚度

◆各种有色金属的比重如下：紫铜板8.9黄铜板8.5锌板7.2铅板11.37铝板2.8

◆铝花纹板：每平方米重量（公斤）=2.96×厚度

◆紫铜管：每米重量（公斤）=0.02796×壁厚×（外径－壁厚）

◆黄铜管：每米重量（公斤）=0.02670×壁厚×（外径－壁厚）

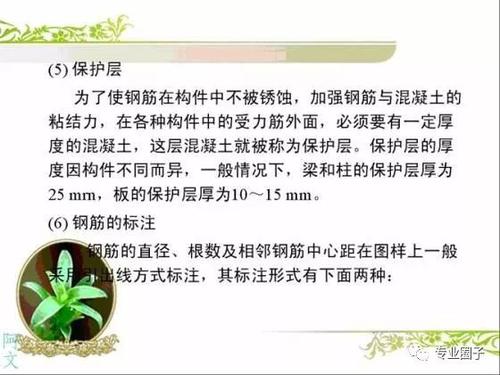

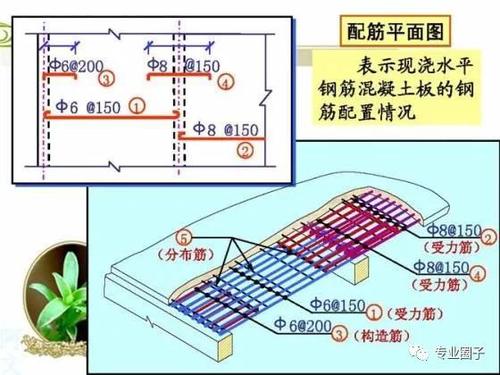

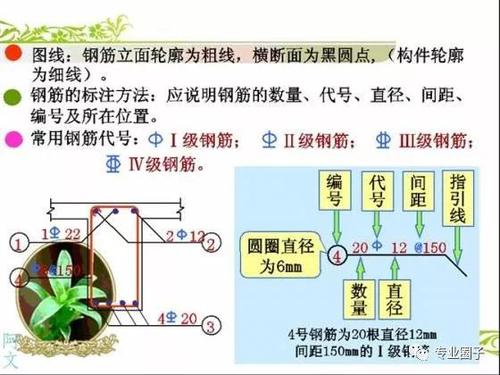

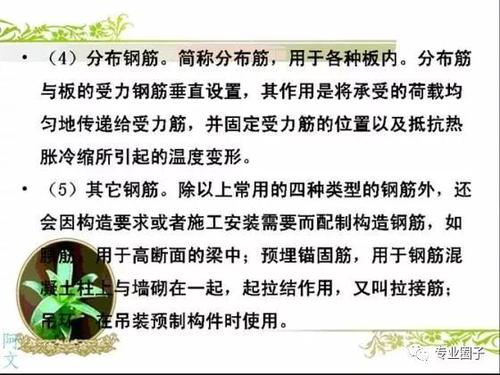

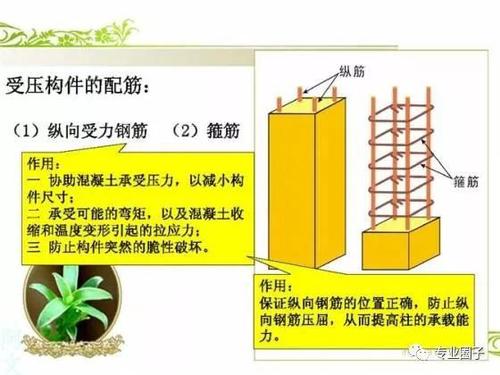

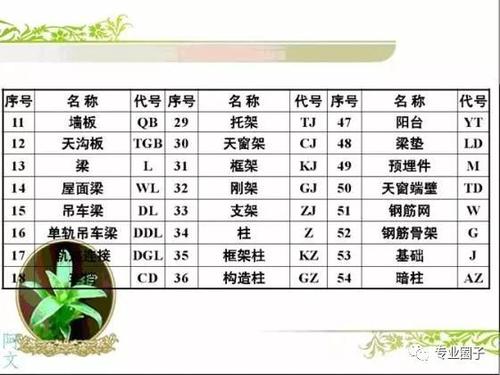

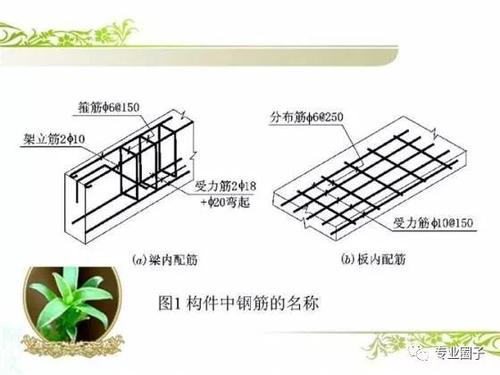

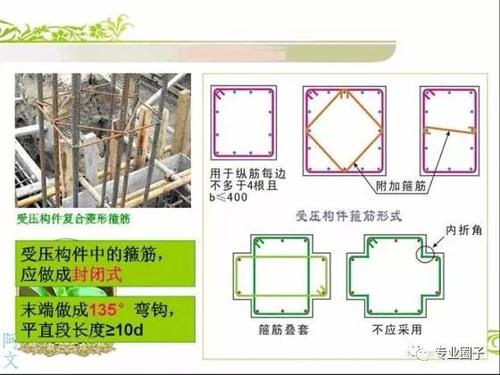

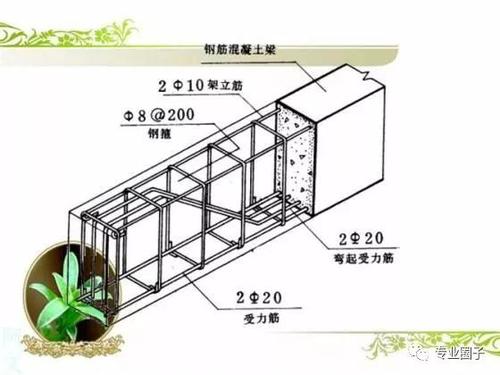

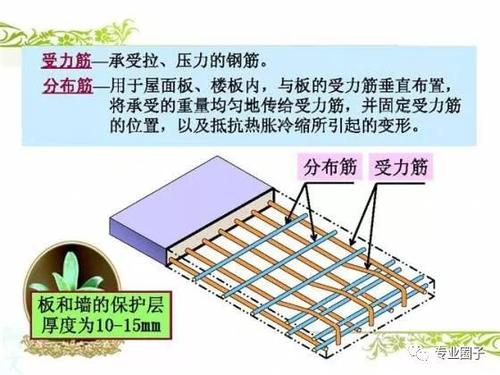

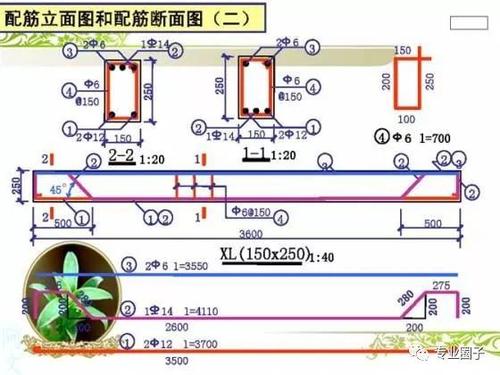

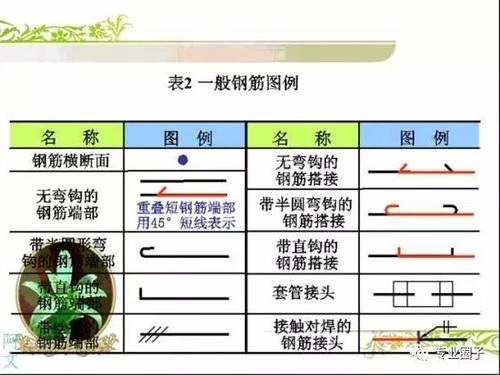

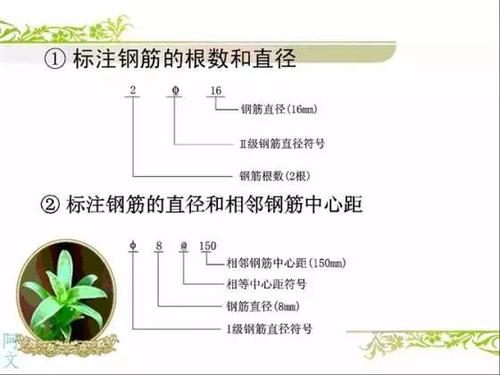

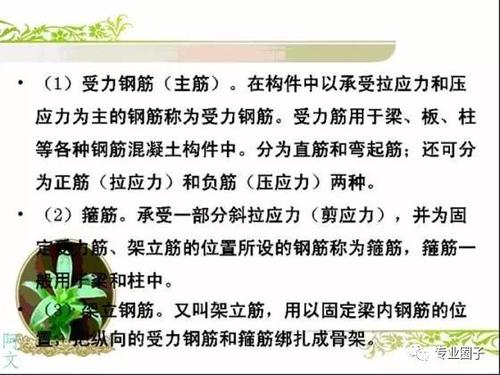

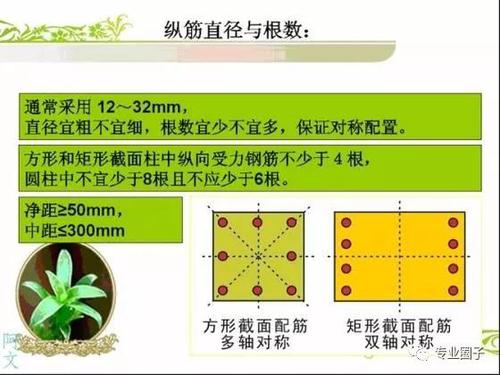

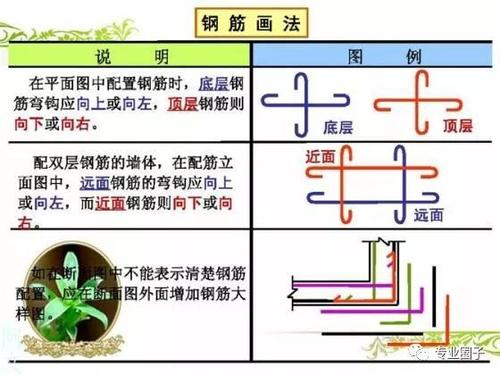

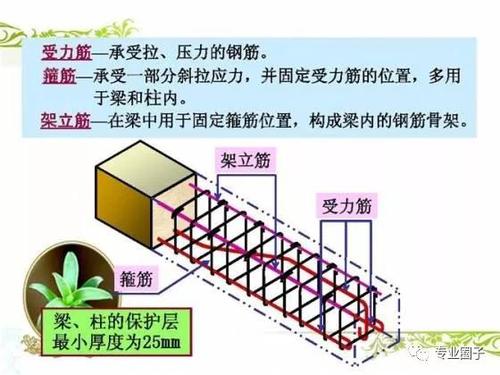

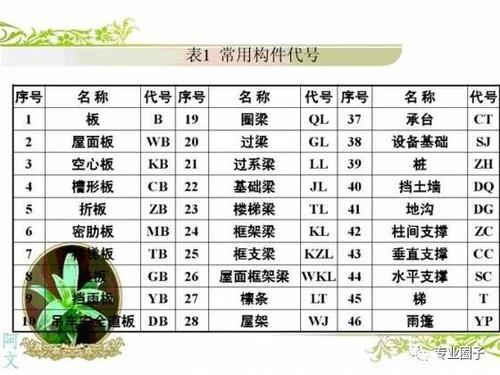

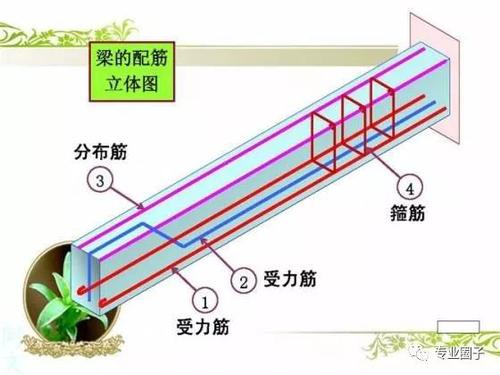

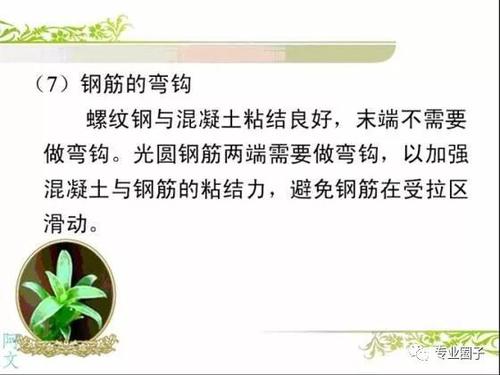

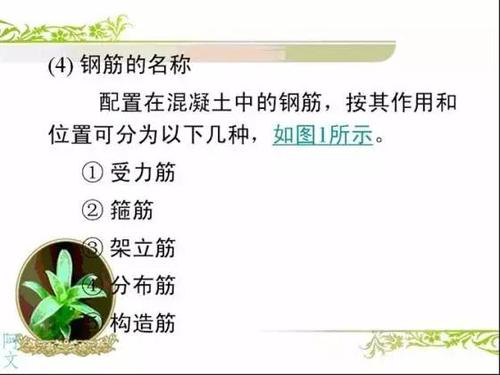

配筋图，要这样看
