【BIM应用】C3D + REVIT + Dynamo实现桥梁的平纵横（沿线超高）

我就觉得桌子公司其实可以实现桥梁中心线有平曲线、竖曲线的问题

这个在去年就已经用Dynamo做了尝试

效果还不错

那么桥梁横断面上的横坡，也就是沿线路上变化的超高我之前并没有解决

特别是沿线路上变化的超高

最近做了一些尝试之后

就基本可以解决桥梁上部结构的平、纵、横了

这里的横，横坡，指的是沿路线上的变化的超高值

思路还是一样

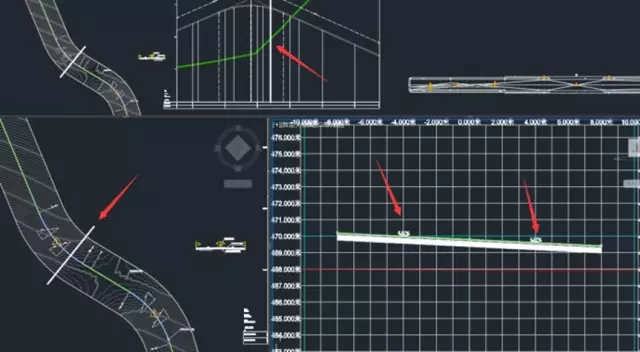

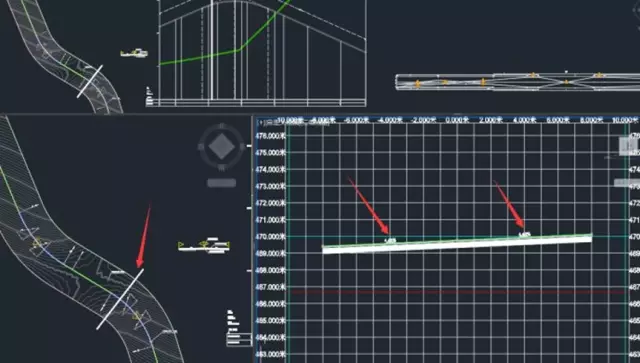

Civil3D确定桥梁中心线的平、竖曲线和超高

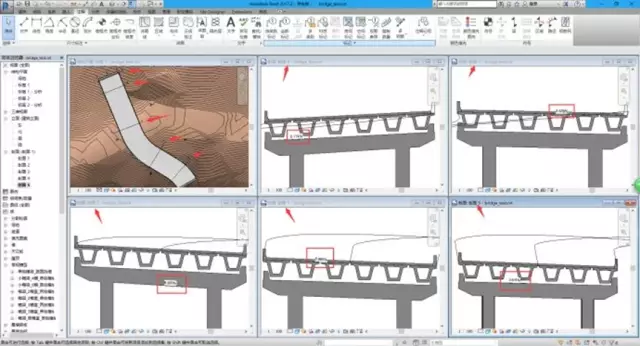

Revit上建族参数控制箱梁的横坡即超高

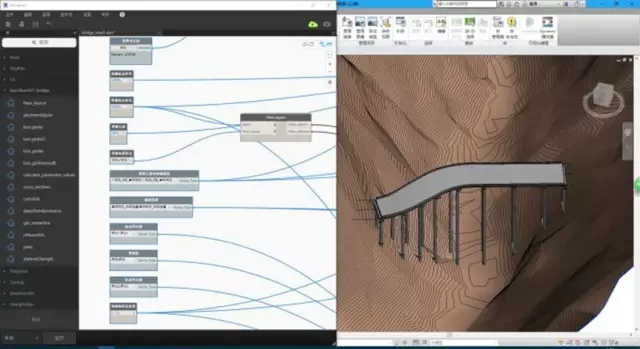

Dynamo分析C3D的数据后计算并驱动Revit族

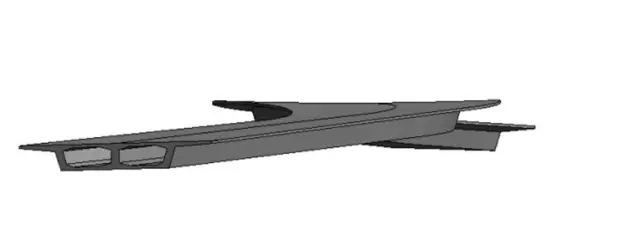

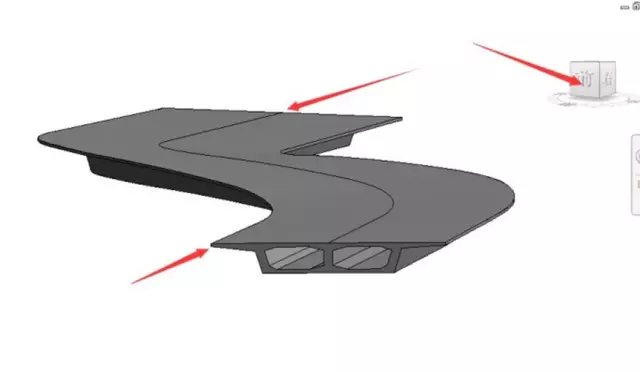

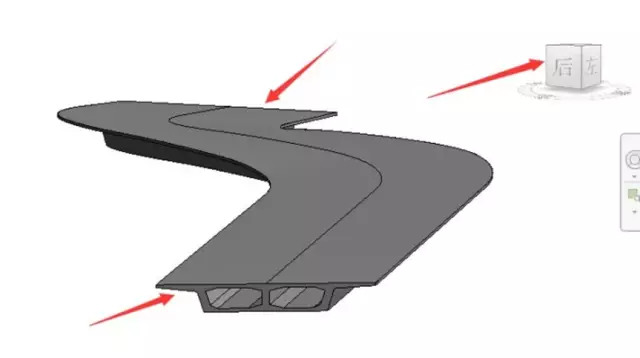

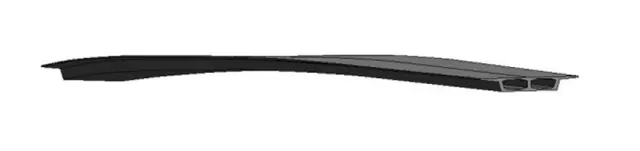

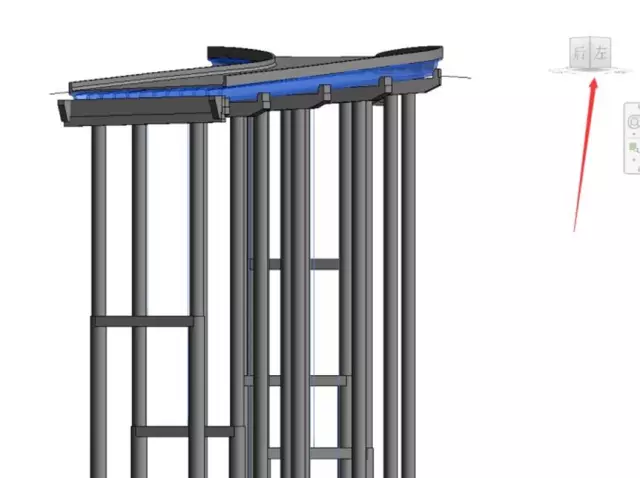

最终生成在平、纵、横上都沿线路不断变化的箱梁

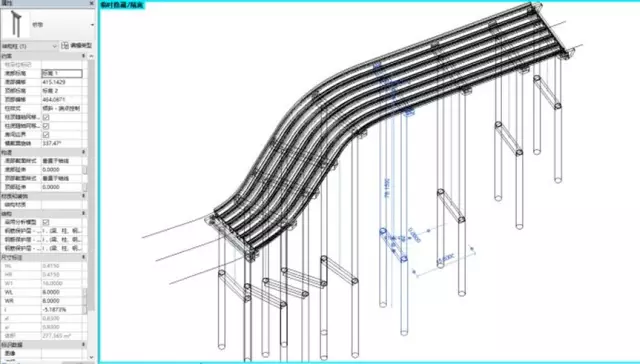

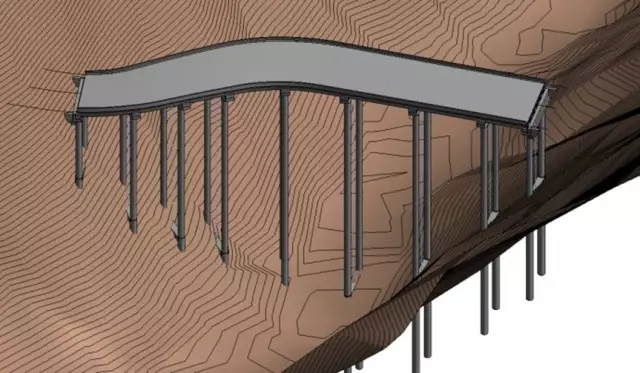

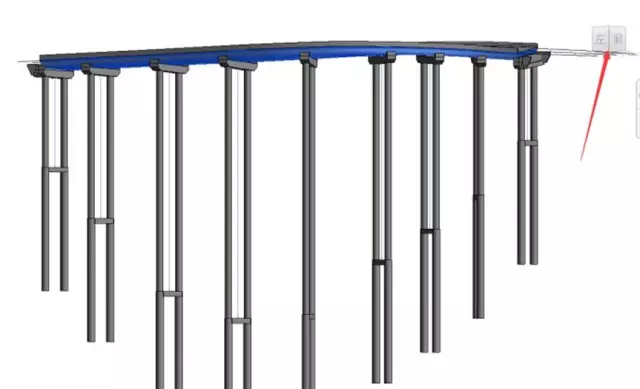

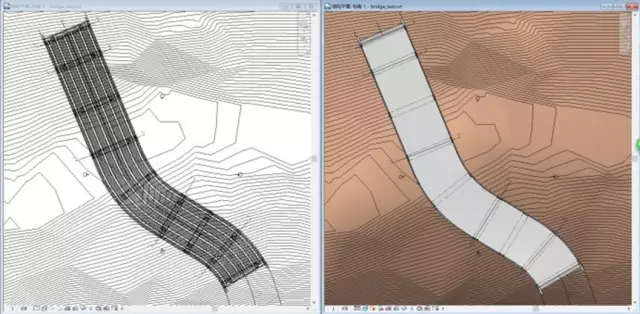

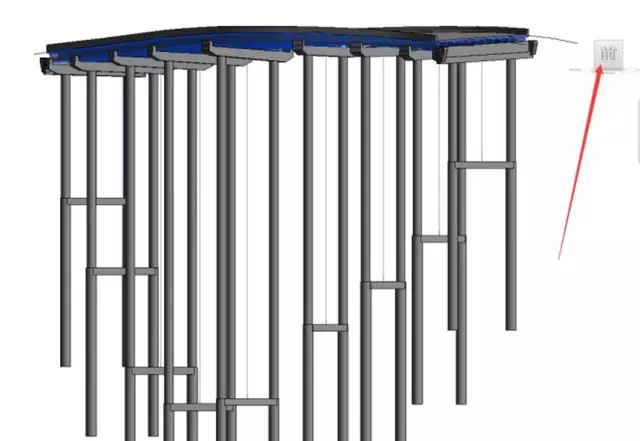

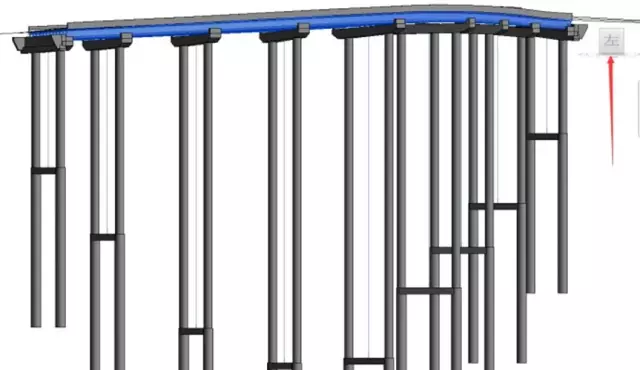

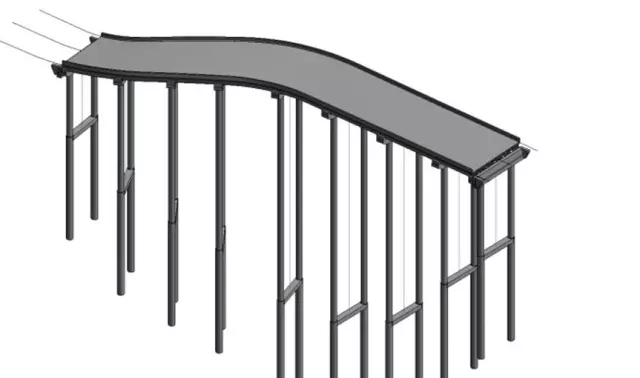

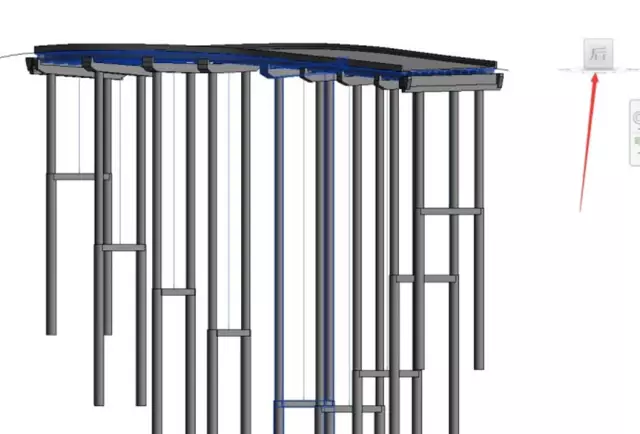

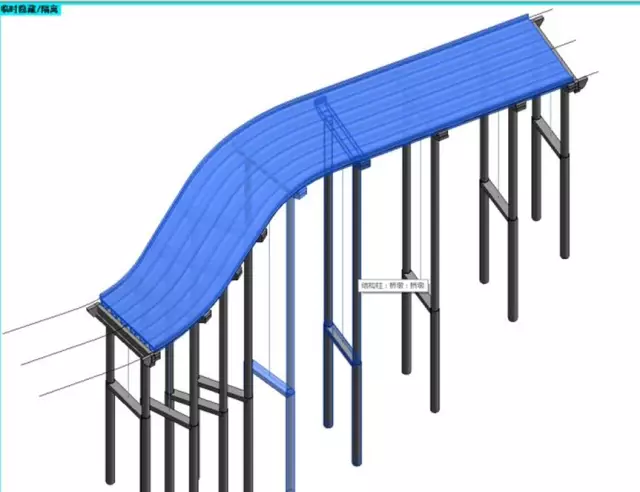

思路还需要进一步的完善，初步的成果如下视频和图片
