BIM建筑网使用Revit中的“洞口”工具可以直接在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。BIM老司机教你如何正确使用Revit“洞口”工具？
剪切楼板、天花板或屋顶时，可以选择竖直剪切或垂直于表面进行剪切，还可以使用绘图工具来绘制复杂形状；
在墙上剪切洞口时，可以在直墙或弧形墙上绘制一个矩形洞口；对于墙，只能创建矩形洞口，不能创建圆形或多边形形状。创建族时，可以在族几何图形中绘制洞口。

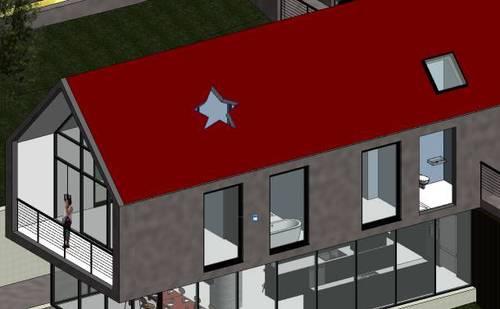

屋顶多边形洞口

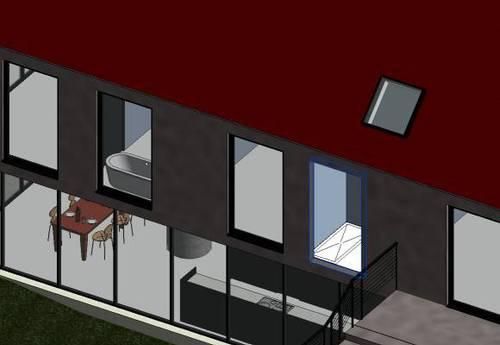

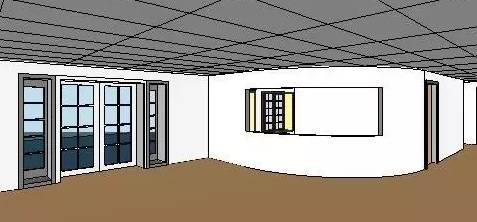

弧墙矩形洞口
跟随老司机的步伐，一起学习洞口的创建！
一、墙上矩形洞口
打开可访问作为洞口主体的墙的立面或剖面视图。
1、选择将作为洞口主体的墙。

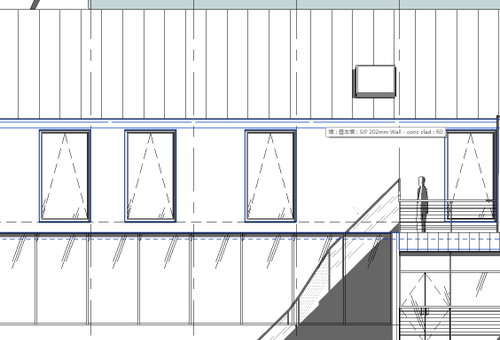

点选开洞的墙
2、绘制一个矩形洞口

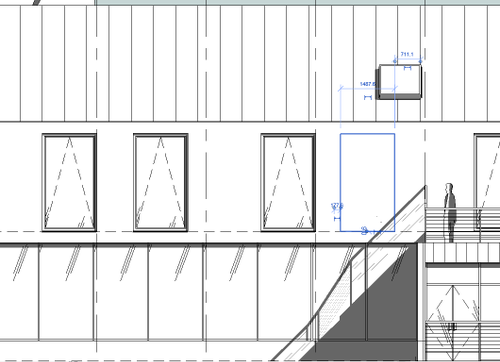

合适位置绘制洞口
3、待指定了洞口的最后一点之后，将显示此洞口
绘制完成窗洞口

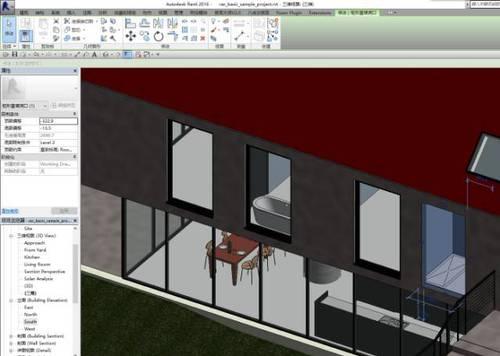

4、要修改洞口，点选绘制的洞口，导航栏出现“修改命令栏”即可进行洞口大小
数量及位置的修改。同时也可拖曳控制柄修改洞口的尺寸和位置。
洞口修改
二、屋顶任意形状洞口
1、选择创建洞口的屋顶面。

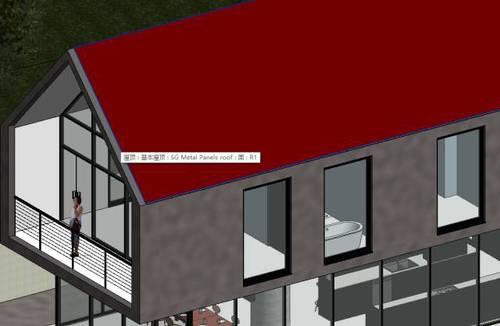

点选屋顶面
2、在屋顶面上绘制洞口形状。

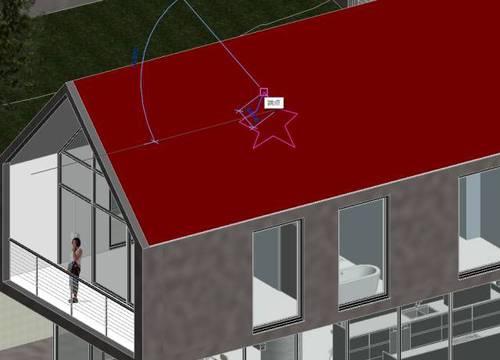

绘制想要的洞口形状
3、绘制完成，勾选绿色完成按钮，即可创建任意形状的屋顶洞口。
绘制完成屋顶洞口
三、竖井创建洞口
通常采用竖井创建洞口时，在主体图元上绘制竖井，例如在平面视图中的楼板上。
1、打开作为洞口主体的楼板的平面视图

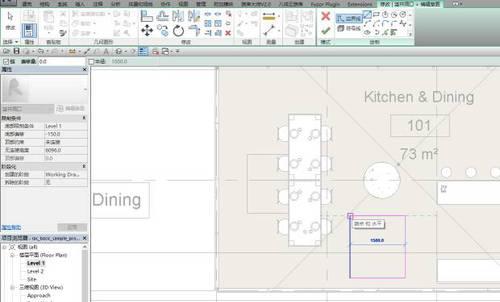

2、在需要的位置绘制洞口形状，并勾选绘制完成按钮，完成竖井洞口的创建。

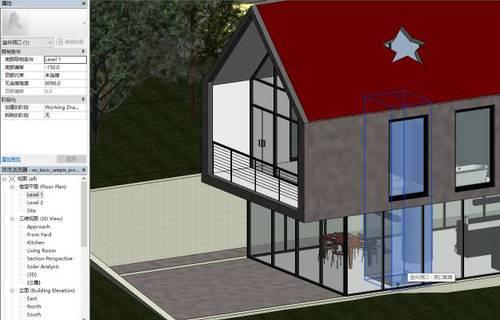

在一层平面上绘制竖井形状
3、点选中绘制的竖井，在左侧属性栏可更改竖井的底部限制条件和顶部约束高程。
竖井将穿过所有中间标高，并且在这些标高上都可见。如果在任意标高上移动竖井， 则它将在所有标高上移动。
