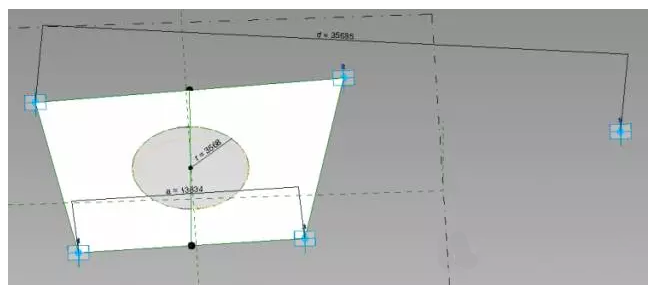

BIM建筑网1.新建自适应公制常规模型，为族1，放置五个自适应点，用参照线连接，拾取1与2,3与4参照线中心放置点，用参照线连接，再次拾取该参照线中心放置点，在上方绘制圆。将1与5点加上报告参数d，3与4点加上报告参数为a，圆半径为实例参数r，r=if(d/10

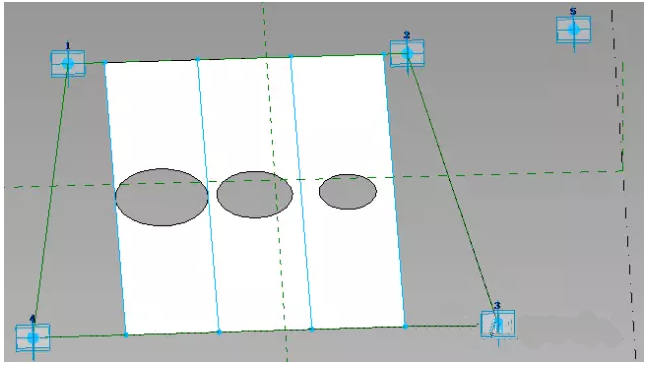

2.新建自适应公制常规模型，为族2，放置五个自适应点，创建矩形面分割表面，只留V网格，如图所示用参照线连接，将族2进行放置。

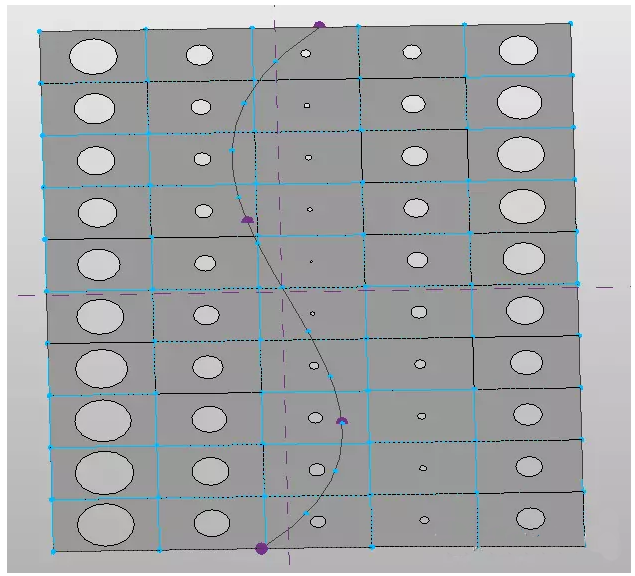

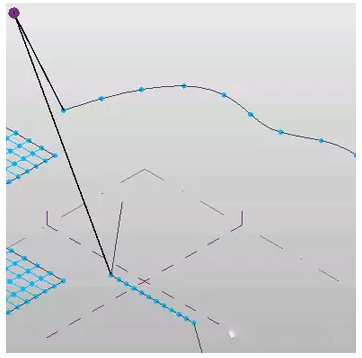

3.新建公制体量，创建矩形面分割表面，只留V网格，上面绘制S形，将S分割路径，将族2载入进行放置。
4.选中S上的点进行测试
关于构建的重复变化

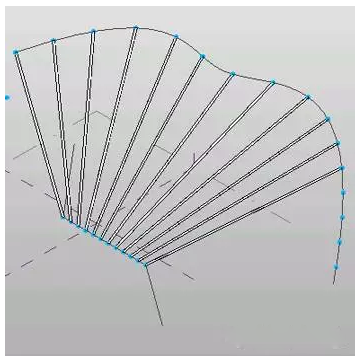

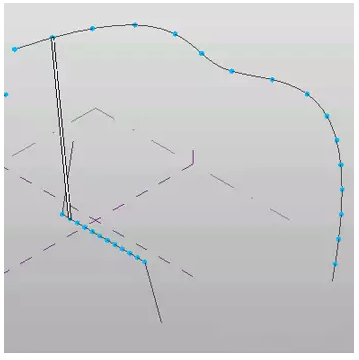

当使用多路径绘制时可达到如下效果

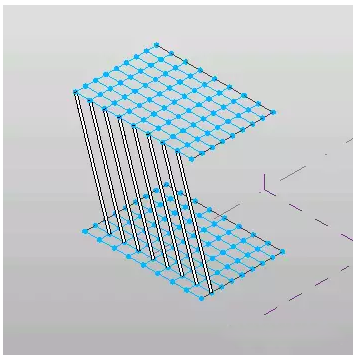

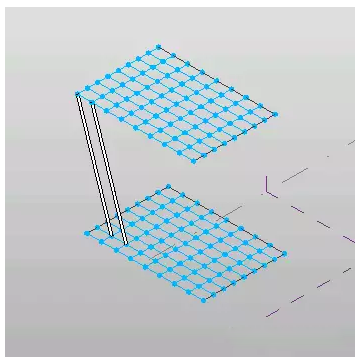

使用多个表面生成构件的重复变化

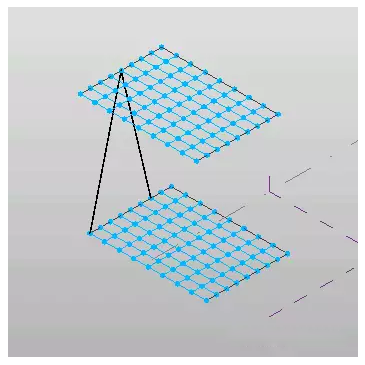

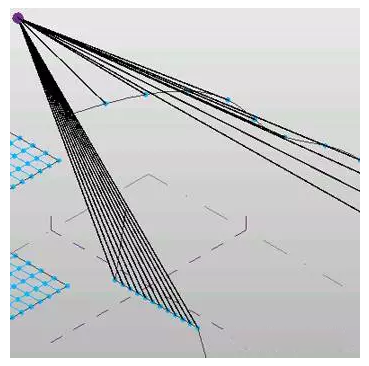

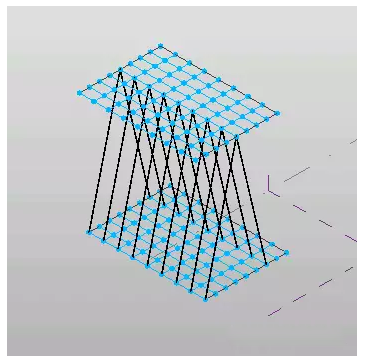

使用多个参照生成构件的重复变化
