制作曲面屋顶我们采取体量的方式进行创建。

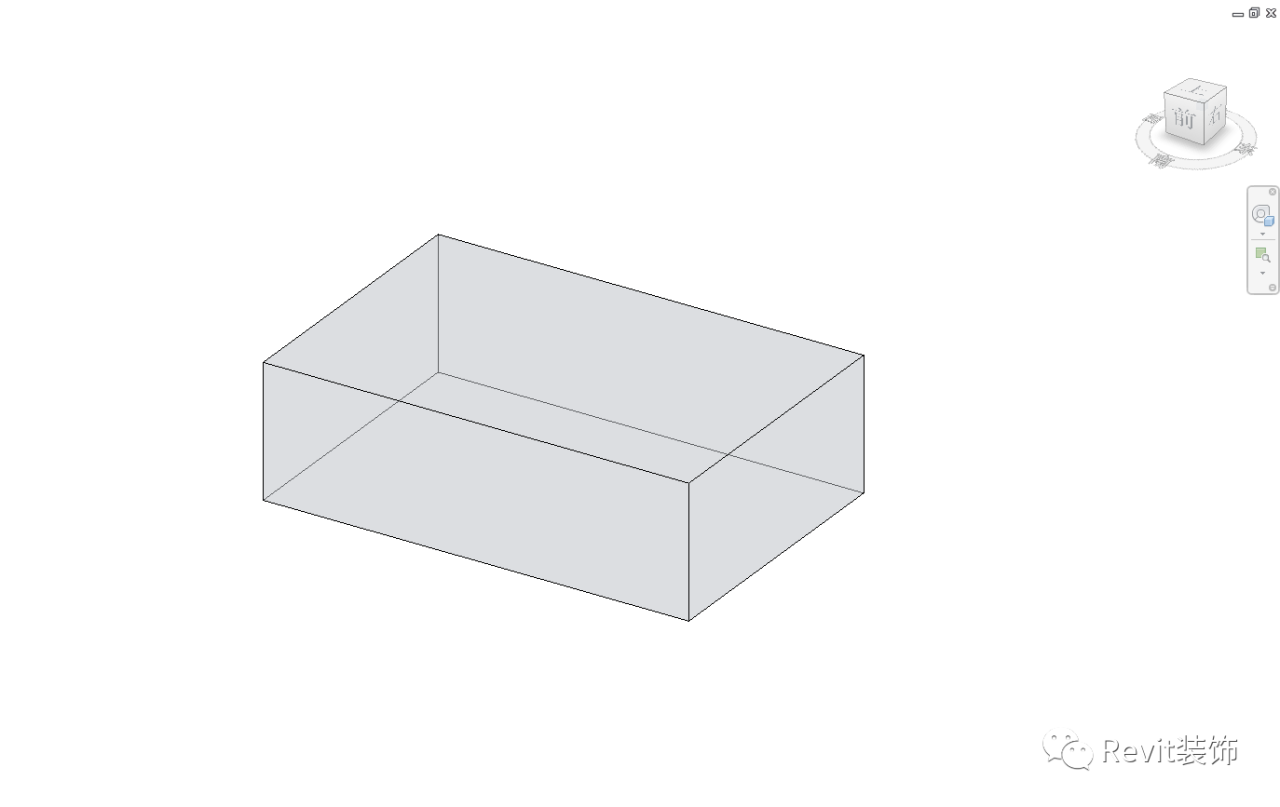

首先，我们先用体量生成下边的部分。

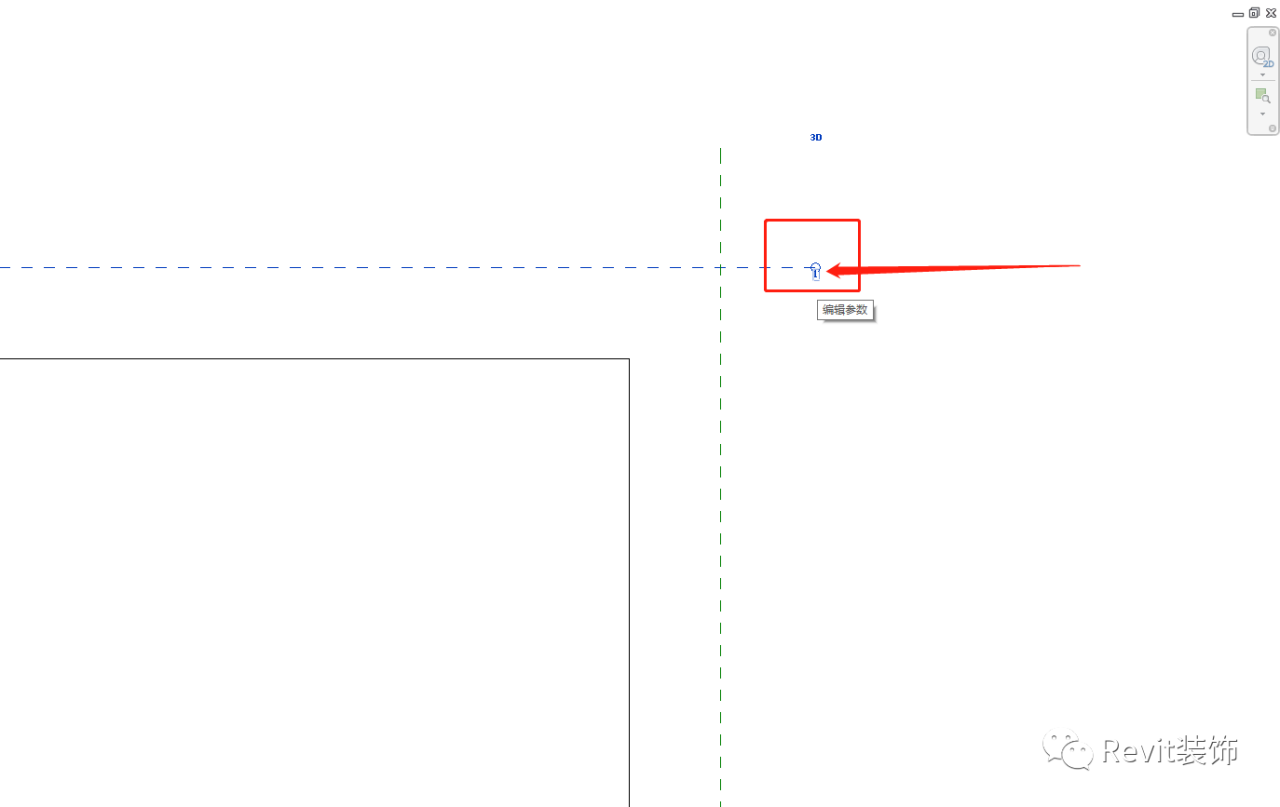

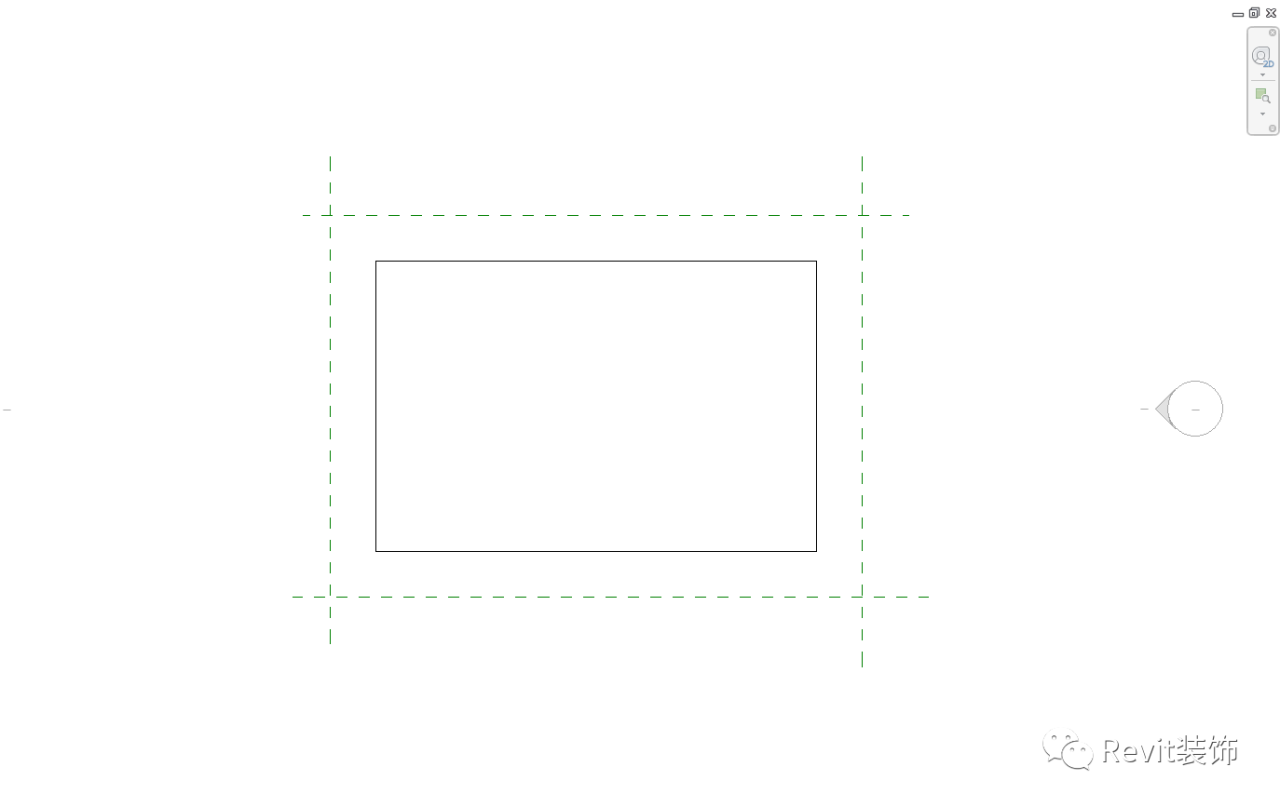

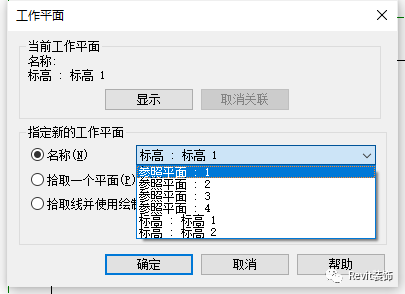

然后，我们再用参照线（RP）在周围画出一圈参照线，并对其进行命名。

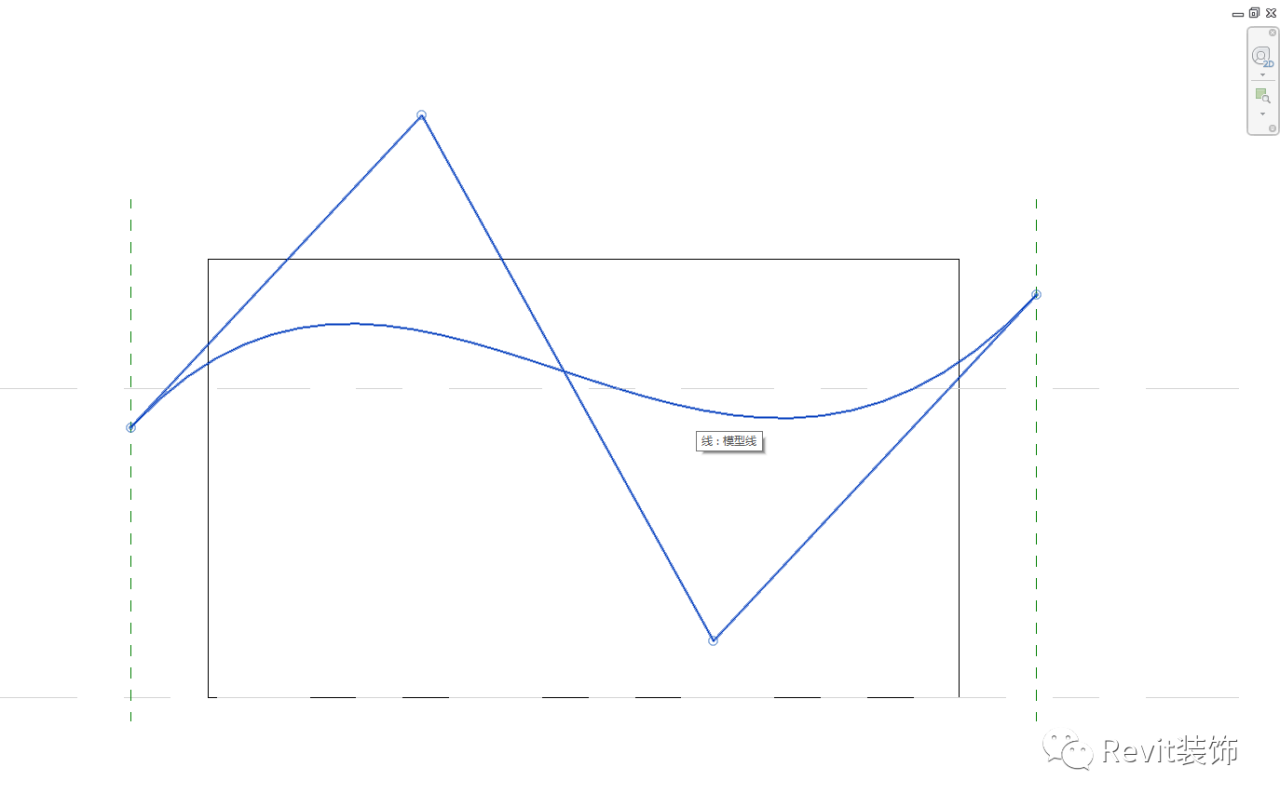

然后再在参照平面上画曲线；

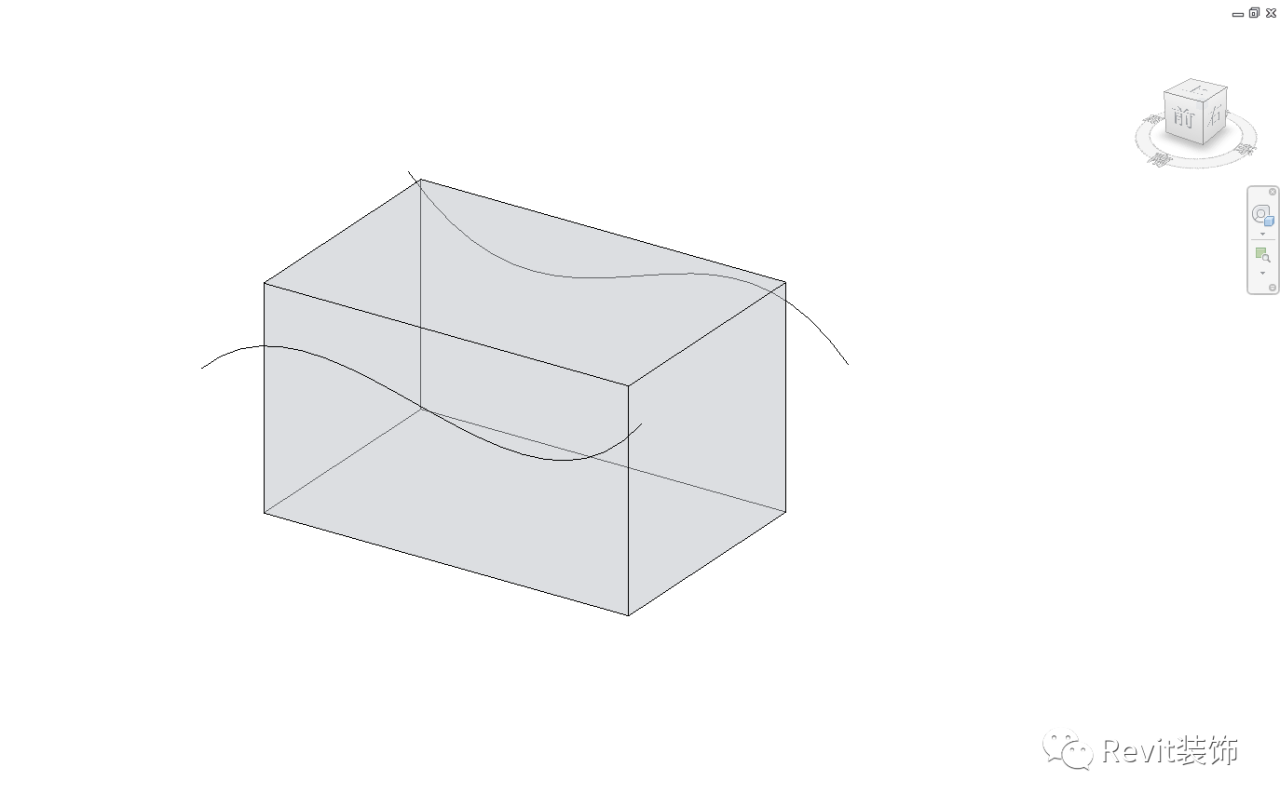

同理，我们也在其对立面上画曲线，如图

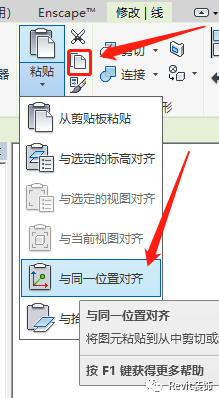

在同一位置复制一次；

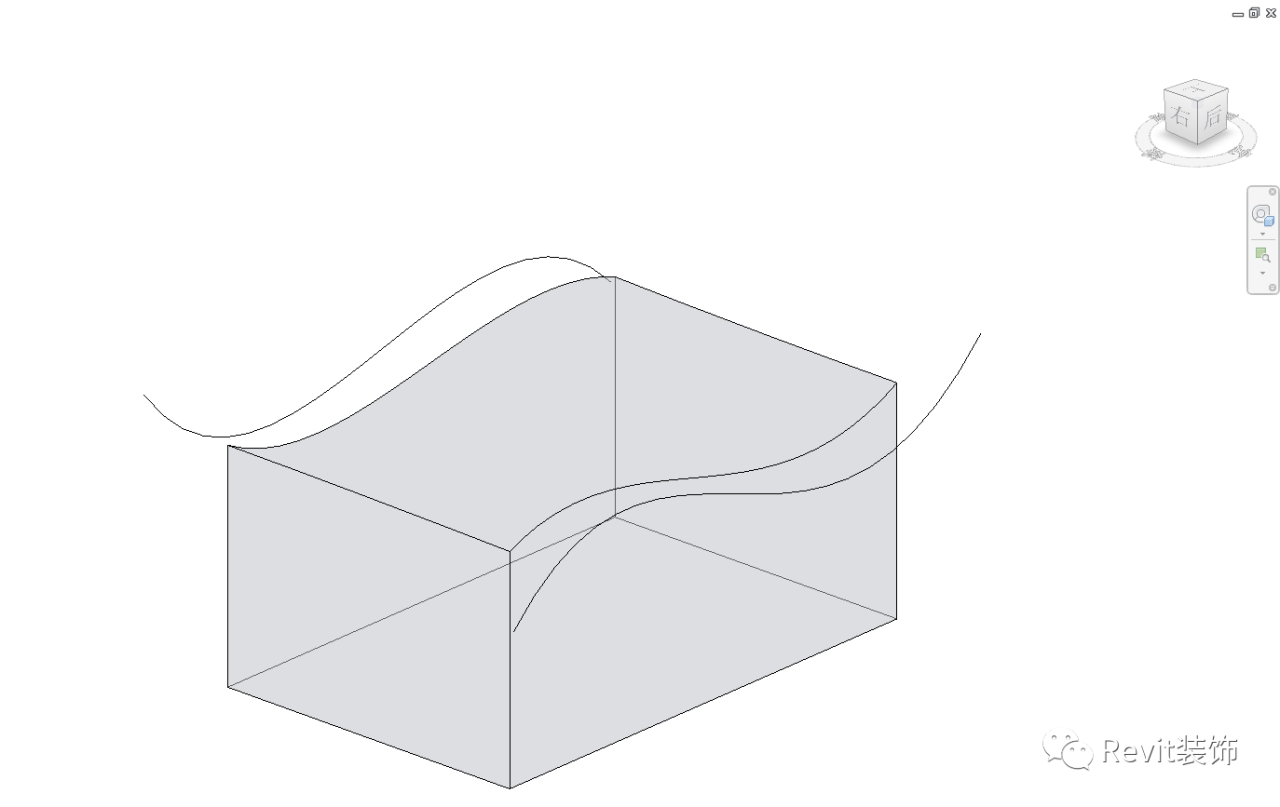

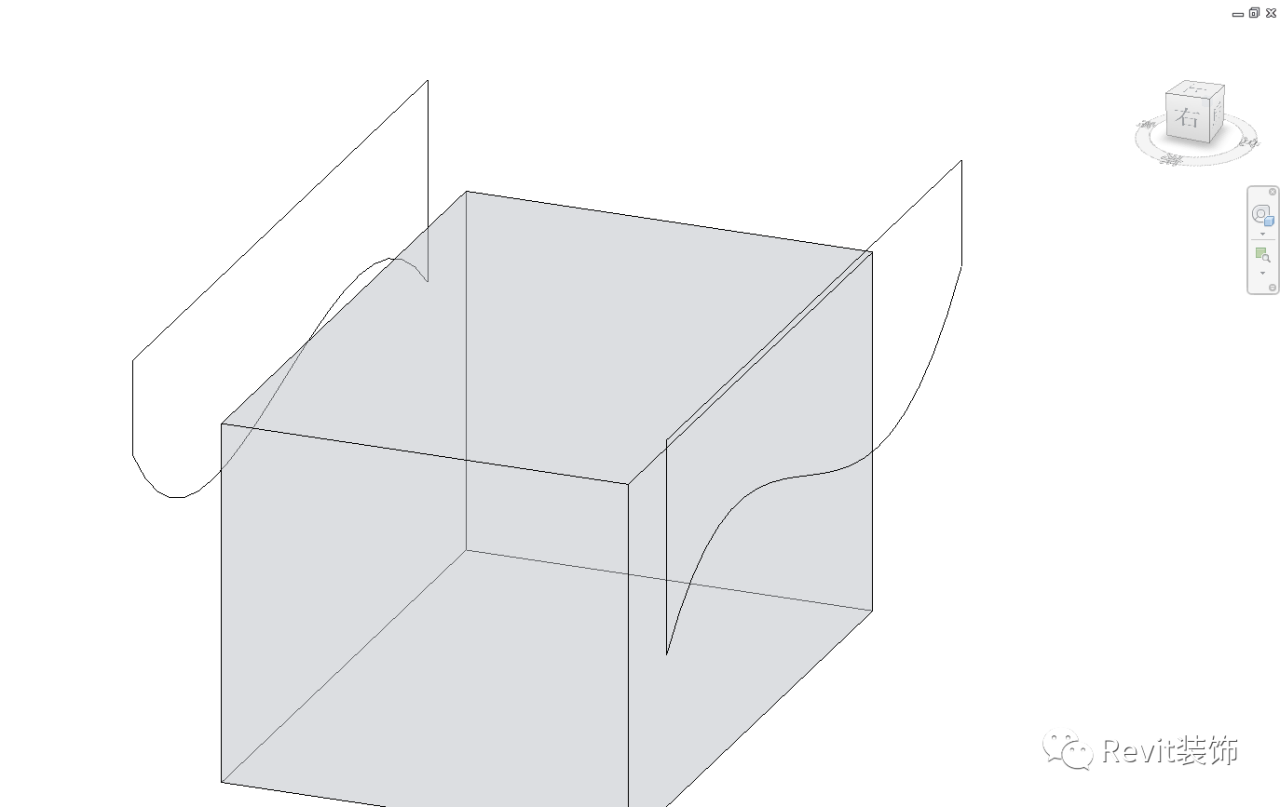

分别在两个对立面画出轮廓；

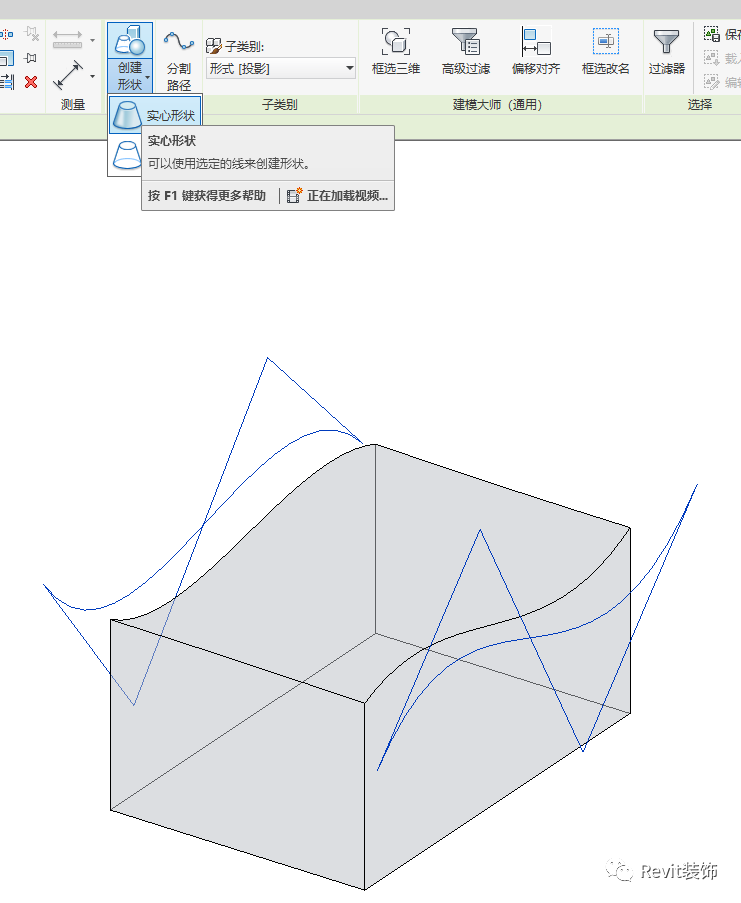

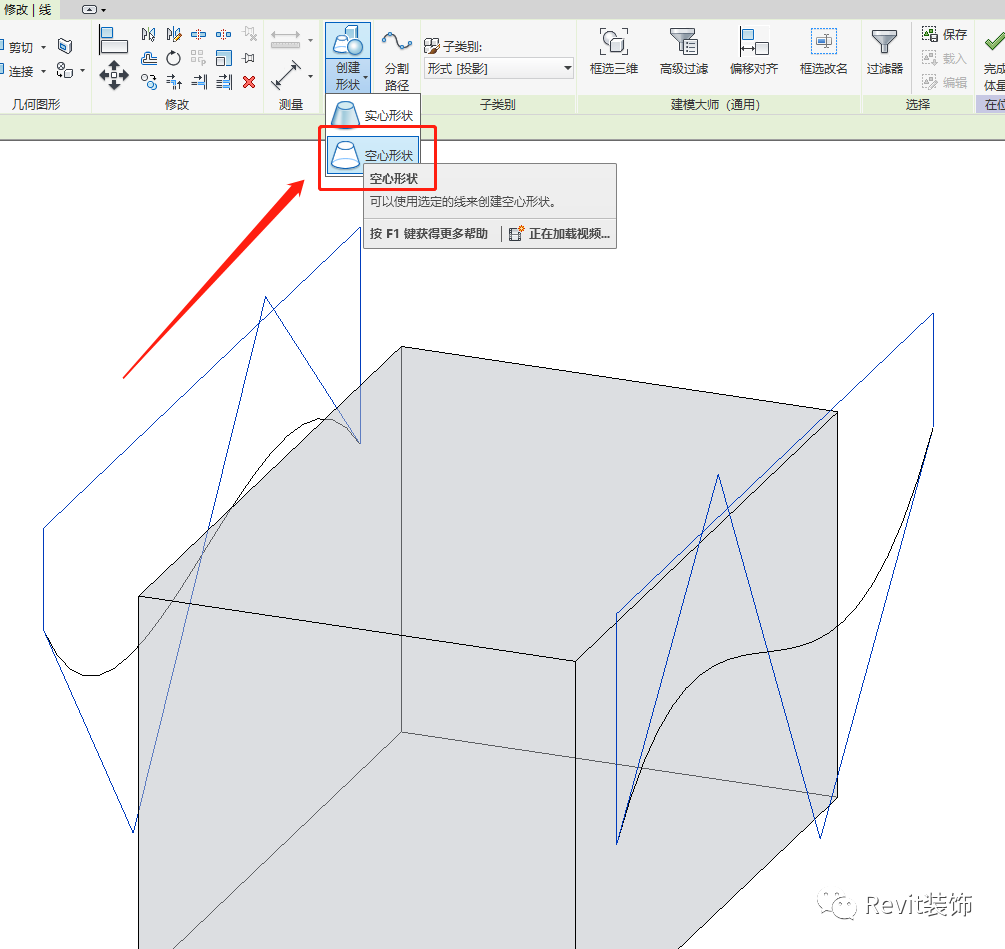

选择线，生成空心形状，会自动进行剪切。

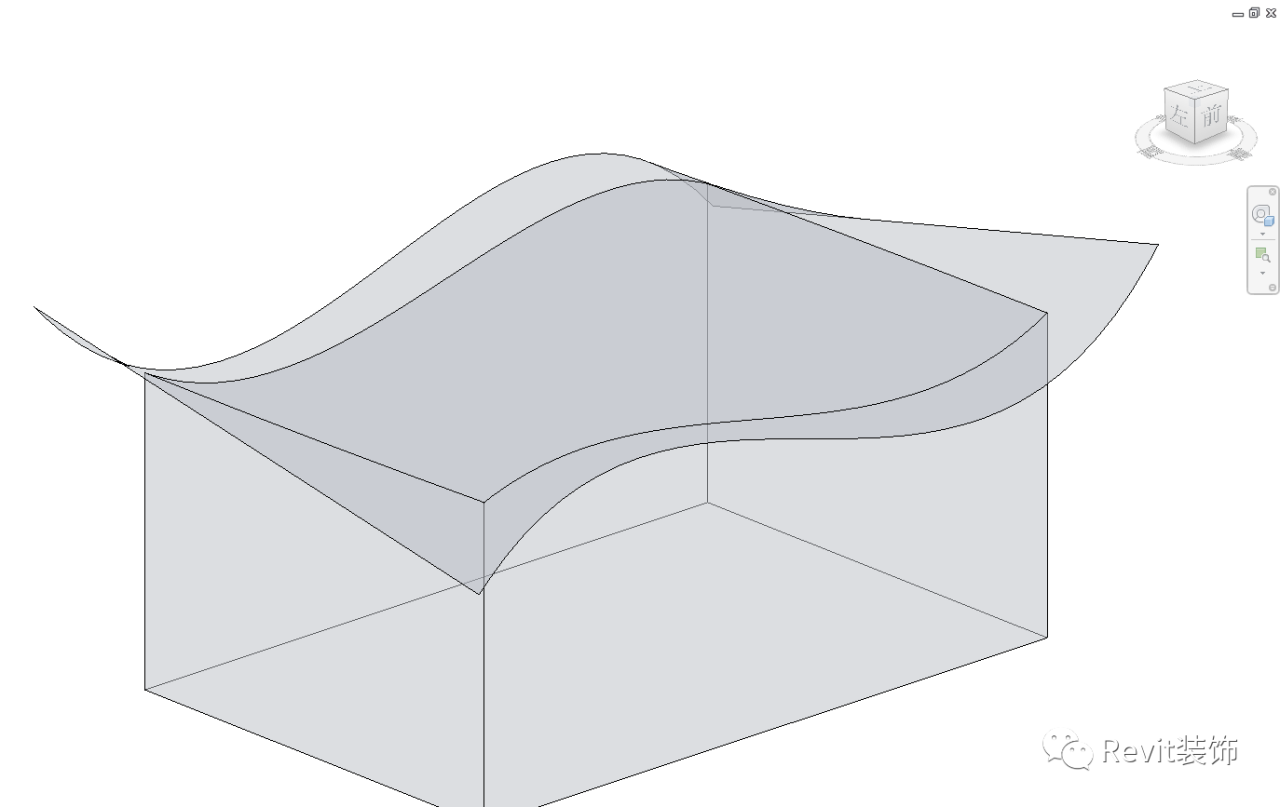

然后我们再选择两条曲线，生成实体形状，这就是为啥刚刚要在原位置复制一次的原因。

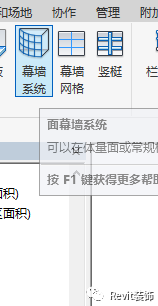

我们选择幕墙系统；

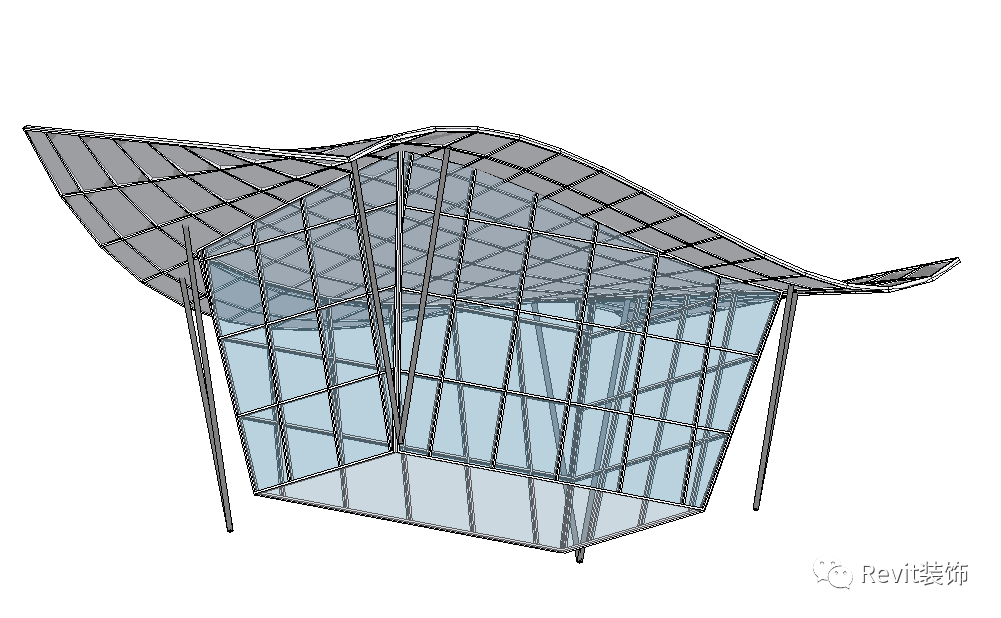

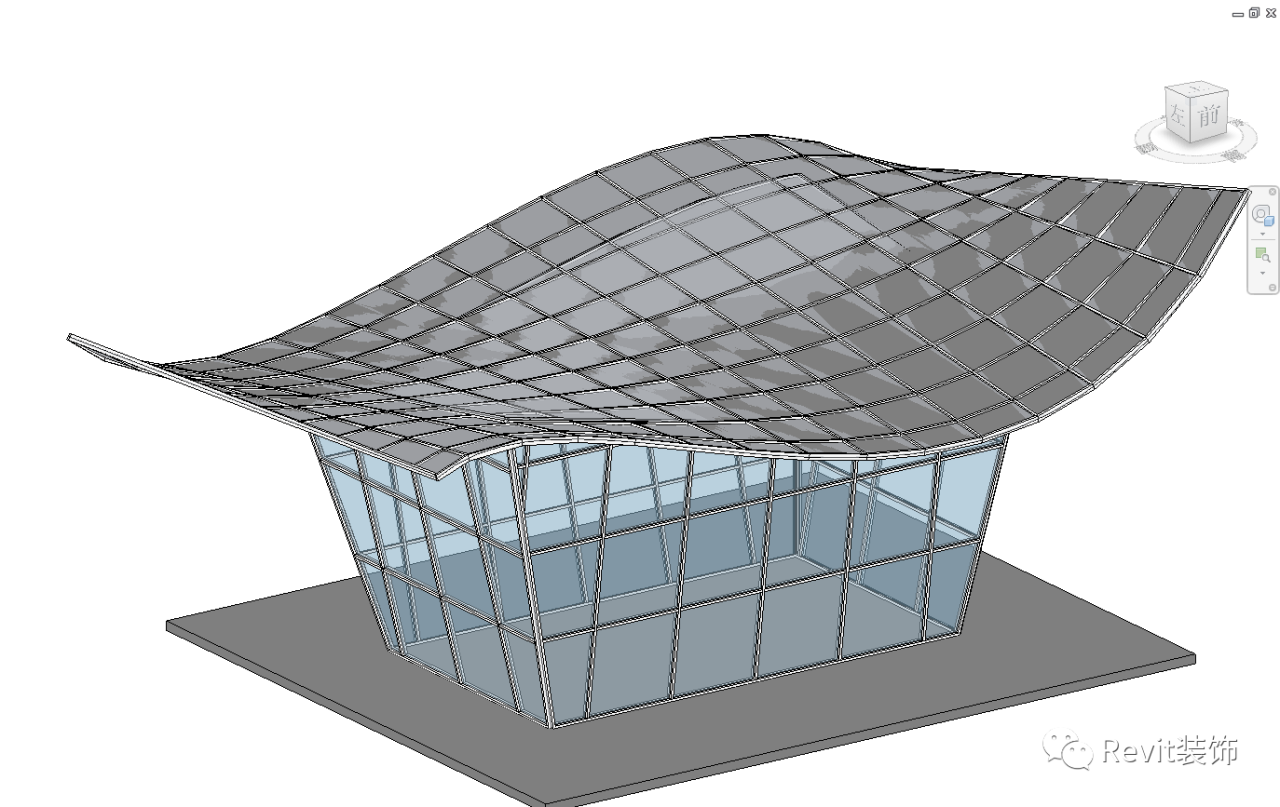

结果如图所示；
加上柱子；
渲染一下；
