BIM资料|Revit族库-闸阀.rfa

所属分类：BIM族库

文件大小：1.01MB

文件格式：.rfa

族下载

闸阀.rfa

提取码：jx8x

简介：闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

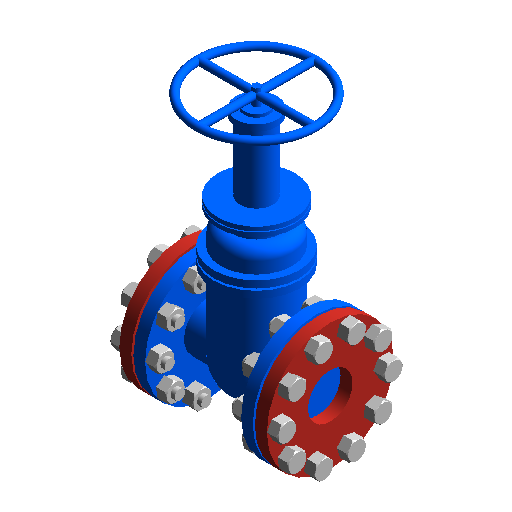

族截图

族参数

产品参数

标识数据

注释记号说明部件代码类型注释型号URL成本类型图像制造商

其他

螺栓个数10半径 8105.3mm半径 597.5mm高度 4478.82mm半径 3116.6mm高度 3269mm高度 526.9mm法兰厚度26mm厚度 216.14mm半径 782.5mm厚度 321.52mm密封面厚度3mm法兰直径285mm半径 637.5mm高度 216.14mm高度 680.8290376865478mm法兰查找表CHS_Flange Raised Face – Integral – GI – PN 10法兰半径142.5mm半径 18.4mm密封面直径211mm厚度 110.76mm半径 256mm密封面半径105.5mm高度 1538mm半径 4117mm

机械

K 系数损失方法1使用温度<=200°CK 系数表法兰式闸阀工作压力1MPa适用介质水,蒸汽,油

尺寸标注

打开高度538mm阀门长度280mm螺栓边长15mm公称直径150mm打开1手轮直径250mm螺杆长26mm关闭高度568mm公称半径75mm

材质和装饰

阀门手轮材质阀体材质

图形

使用注释比例
