CAD插件|CAD转KML工具(Acad2kml.vlx)v3.0免费版下载

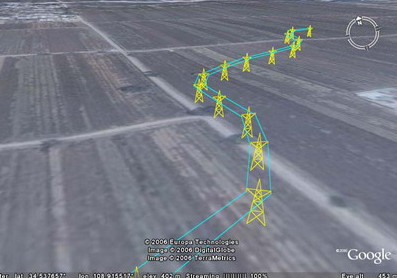

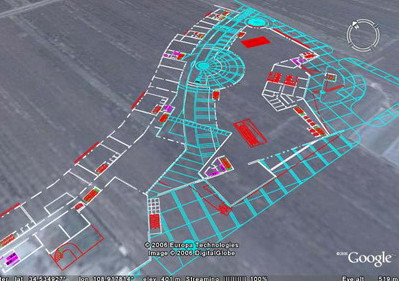

Acad2kml.vlx可在cad文件导入谷歌地图kml文件中,Acad2kml.vlx可以说是一个cad转换插件程序不能独立使用必须安装AutoCAD软件，适用于AutoCAD2000版本以上AutoCAD。

软件特色

1、支持 AutoCAD 2000 及以上版。

2、程序现在支持这些图元：3DFACE、LINE、LWPOLYLINE、POLYLINE、CIRCLE、ARC、TEXT、ELLIPSE、SPLINE。如果要输出其他图元，请炸碎或者预先转换成这些图元;

3、支持 AutoCAD 的所有颜色，即 AutoCAD 的颜色号：1号 – 255号;

4、AutoCAD 中当前用户坐标系统 UCS 要平行于世界坐标系统 WCS，所转换图元的坐标系统 OCS 也要平行于世界坐标系统WCS;

5、如果所选的 TEXT 图元中含有汉字，为避免乱码则需用文本编辑软件(如“记事本”)将.kml文件另存为(UTF-8)格式。

安装方法

软件包解压后将文件“acad2kml.vlx”放入AutoCAD的“支持文件搜索路径”中，如：“C:Program FilesAutoCAD 2004Support”;

二、加载方法(有3种)

1、在AutoCAD中点取 [菜单-工具-加载应用程序…] ，选择"acad2kml.vlx"即可加载;

2、在AutoCAD的命令提示符下输入“(load "acad2kml.vlx")”也可加载;

3、直接将文件"acad2kml.vlx"拖拽入AutoCAD绘图区也可加载;

三、启动方法

在AutoCAD的命令提示符下输入“acad2kml”即可发动程序。
