CAD图块增减图形插件是一款可以帮助您在高版本的的CAD软件中，使用块编辑(BEDIT)或参照编辑(REFEDIT)命令来在图块中增加图形或删除图形的CAD图块编辑命令插件。

使用方法

1、 在CAD中输入AP，加载下载的LSP程序：AddObjectsToBlockV1-1.lsp

2、 加载成功后，输入add2block，回车。

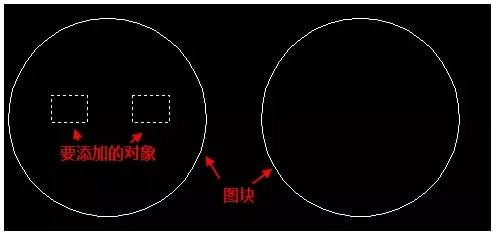

命令行会提示选择对象，让我们选择要添加到图块中的对象。下面通过一个简单的实例看一下效果，如下图所示。

上图中的圆是两个同名的图块，我们在其中一个图块中添加图形，另一个同名的图块参照会自动更新。

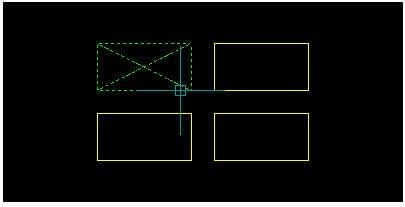

3、 选择需要添加的图形后，回车。

命令行会提示：Select Block to Add Objectsto:(选择要添加对象的图块)

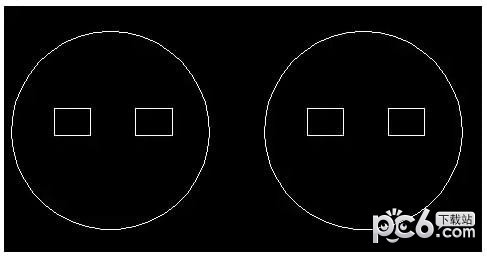

4、 选择左侧的图块，选择的图形就会被添加到图块中，如下所示。

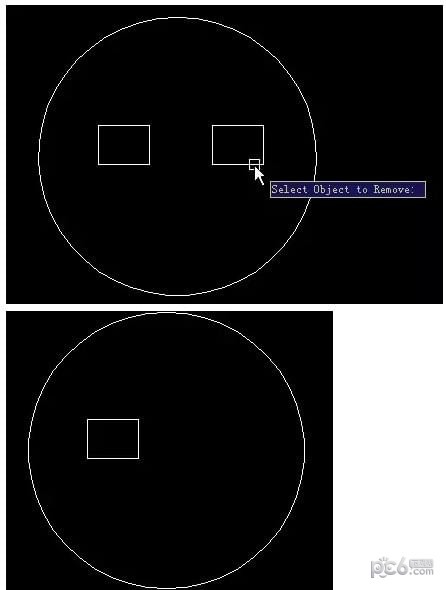

要从图块中删除图形就更简单了，输入remove命令，回车，软件会提示：SelectObject to Remove:(选择要删除的对象)，直接在图块中要删除的图形上单击，图块中的图形就会消失了，如下图所示。

命令会继续出现相同的提示，此时还可以继续选择要从图块中删除的图形。

注意：这个程序有一点小问题，在添加和删除对象后如果撤销了操作，图面不会立即更新，需要输入RE刷新一下才看得到撤销的效果。如果想撤销用此插件相关的操作，记住撤销一次就好，输入RE回车刷新一下，看看是不是自己需要的结果。而不要一看撤销没有效果，就不停的回退。

如果你觉得这个插件有用，而两个命令太长，你可以自己改一改LSP程序，用记事本打开，搜add2block和remove，改成a2b和rm等比较短，输入简单自己也比较容易记的就好了。
